Augstas kvalitātes apgaismojuma sistēmu veido:

• pareizi izvēlēta LED lente,
• augstas kvalitātes, stabils barošanas avots (PSU),
• pareiza dzesēšana (profili, siltuma izkliede).

Ilgs uzstādītā LED apgaismojuma kalpošanas laiks ir atkarīgs no vairākiem būtiskiem nosacījumiem. Šāda sistēma sastāv no gaismu izstarojošām diodēm un barošanas avota. Kopējais rezultāts ir atkarīgs no abu sistēmā darbojošos komponentu kvalitātes, savietojamības un pareizas uzstādīšanas. Pareiza LED lentes uzstādīšana ir viens no svarīgākajiem nosacījumiem, lai nodrošinātu ražotāja paredzēto kalpošanas laiku un deklarēto gaismas plūsmas vājināšanās ātrumu.

Godprātīgi ražotāji specifikācijās deklarē šādus parametrus: L80B10 = 50 000 h

Pēc 50 000 h vismaz 90 % LED joprojām būs ≥ 80 % gaismas plūsmas, un tikai 10 % būs nokritušas zemāk. Ekspluatācijas gaitā LED lente maina gaismas krāsu. Krāsu stabilitāti raksturo Makadama soļi (MacAdam steps), ar kuriem mēra LED krāsas novirzi no ideālās krāsas tā, kā to uztver cilvēka acs.    Jo mazāks soļu skaits, jo vienmērīgāka un precīzāka ir gaismas krāsa.

Iztēlosimies, ka krāsu telpā (sava veida „kartē”) ir punkts – tā ir LED gaismas avota reālā krāsa. Ap šo punktu var uzzīmēt ovālu (elipsi). Jo lielāka elipse, jo lielāka krāsas novirze no ideālās krāsas būs redzama cilvēka acij.

• 1 Makadama solis (SDCM) – krāsu atšķirība cilvēka acij praktiski nav redzama.
• 2–3 soļi – ļoti maza atšķirība, ko vairums cilvēku tik tikko pamanītu.
• 5–7 soļi – atšķirība ir skaidrāk redzama.
• > 7 soļi – krāsa acīmredzami ir „nepareiza”.

Jo mazāks soļu skaits, jo vienmērīgāka un precīzāka ir gaismas krāsa.

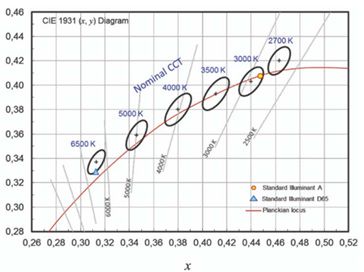

ANSI C78.376‑2014 3 MacAdam žingsnių elipsių iliustracija

Kāpēc barošanas avota kvalitāte tik stipri ietekmē LED lenšu ilgmūžību?

LED lentes ir pastāvīga sprieguma ierīces, kas ir īpaši jutīgas pret barošanas sprieguma precizitāti un svārstībām (pulsācijām un trokšņiem). Pārmērīgs spriegums vai lielas pulsācijas sakarsē LED mikroshēmas un rezistorus, paātrina fosfora degradāciju un krāsu nobīdes. Izvēloties LED barošanas avotu (PSU), izšķiroši ir tālāk norādītie parametri.

Tipiska 12 V baltas LED lentes 1 moduļa shēma:

Rezistors R1 ierobežo strāvu. Palielinot barošanas spriegumu, sprieguma izmaiņas gaismas diodēs D1–D3 ir nelielas, tāpēc lielākā sprieguma pieauguma daļa rodas uz rezistora; lielāka strāva palielina siltuma izdalīšanos LED un rezistorā.

a) Barošanas sprieguma precizitāte un svārstības (Um precizitāte, pulsācija un Unom)

• Ieteicamā Um novirze nepārsniedz < ±3 %.
• Pulsācijas un trokšņi < 200 mVpp (labāk < 120 mVpp).
• Pārspriegums (piemēram, +0,5–1 V) pārkarsē LED segmentus un paātrina novecošanu.

b) Jaudas rezerve:

• Ja PSU strādā ar 90–100 % slodzi, palielinās tā iekšējā temperatūra, pieaug pulsācijas un pasliktinās izejas sprieguma stabilitāte.
• Ieteicama 15–30 % rezerve (piemēram, 100 W lentei izvēlieties 120 W PSU).

c) Ja paredzams, ka PSU darbosies augstākā apkārtējās vides temperatūrā, jāatstāj lielāka jaudas rezerve un jāizvēlas efektīvāks barošanas avots.

• Ņem vērā ražotāja ieteikto jaudas samazināšanas līkni atkarībā no apkārtējās vides temperatūras (derating curve), lai faktiskā PSU Ta (apkārtējās vides temperatūra) nebūtu uz robežas.
• Efektivitāte > 90 % – mazāk siltuma apkārtējai videi un LED profilam.

Barošanas avota XLG-100 jaudas samazinājuma (derating) raksturlīkne atkarībā no apkārtējās vides temperatūras

d) Aizsardzības ķēdes

• OVP (pārsprieguma aizsardzība), OCP (aizsardzība pret pārstrāvu), OLP (aizsardzība pret pārslodzi), SCP (aizsardzība pret īssavienojumu), OTP (aizsardzība pret pārkaršanu) — tās ne tikai aizsargā PSU, bet arī tieši pasargā LED no sprieguma/strāvas lēcieniem un pārslodzēm.

e) CV (PSU ar pastāvīga sprieguma stabilizāciju) atgriezeniskās saites cilpas kvalitāte, mīkstā palaišana, zema ieslēgšanās strāva, EMI (elektromagnētisko traucējumu līmenis).

• Stabils spriegums (CV režīms), laba stabilizācija, zemas pulsācijas un svārstības, mīkstā palaišana, ieslēgšanās strāva 100–150 W klasē parasti ierobežota līdz < 40–60 A, laba EMI filtrēšana — tas viss mazina LED lentes elektrisko un termisko slodzi.

Prakse: augstas klases sērijas (piemēram, MEAN WELL NPF, LPF, HLG, XLG, PWM) izceļas ar zemām pulsācijām, maigu palaišanu, augstu efektivitāti un plašu darba temperatūru diapazonu — tas ievērojami palēnina LED novecošanu.

Ko tieši sabojā nekvalitatīvs PSU un nepietiekama dzesēšana? Kādi LED parametri mainās?

LED lentēs laika gaitā mainās ne tikai gaismas daudzums, bet arī spektra forma; līdz ar to mainās CCT (krāsu temperatūra), hromatiskums (Δu′v′/SDCM) (SDCM nosaka, cik lielā mērā LED gaisma CIE 1931 krāsu telpā var novirzīties no nominālās krāsas, pirms cilvēks atšķirību pamana vai nepamana), CRI un R9. Galvenie iemesli ir pārāk augsta LED kristāla (Tj) un mikroshēmas/mezgla (Ts) temperatūra, kā arī elektriskā slodze.

Ekspluatējot LED lenti, vājinās gaismas spektra siltās daļas.

Svarīgākie mainīgie rādītāji (attiecas arī uz 4000 K neitrāli baltām LED lentēm):

• Gaismas plūsma (L70/L80/L90) – samazinās fosfora un mikroshēmas degradācijas dēļ.
• Hromatiskuma nobīde (Δu′v′ / SDCM) – tiešs spektra maiņas indikators.
• CCT nobīde (K) – bieži palielinās (gaisma kļūst zilganāka), jo dzeltenais/sarkanais fosfors zaudē efektivitāti ātrāk nekā zilā mikroshēma.
• CRI / R9 – visvairāk samazinās R9 (piesātināti sarkanās krāsas atveide), jo sarkanais fosfors ir visjutīgākais pret karstumu.

Kas notiek fiziski?

• Tj↑, Ts↑ → paātrinās fosfora termiskā apslāpēšana un ķīmiskā novecošana, aizsargpārklājuma dzeltēšana; zilās diodes maksimums nobīdās līdz ar Tj; kopējā SPD (spektrālais jaudas sadalījums) forma pasliktinās. Termiskais režīms ir kritisks ilgmūžībai.

Ieteicamās Tj robežvērtības (orientieri): „ilgi” ~65 °C, „pieļaujami” ~85 °C (kalpošanas laiks saīsinās), kritiskā zona ≥ 105 °C. Lielākā daļa ražotāju norāda Tj max 100–125 °C, bet reālai uzticamībai jāstrādā ievērojami zemāk.

Tipiskās problēmas LED lentes darbībā un kā tās atpazīt

Simptomi, kas norāda uz LED lentes dzesēšanas problēmām:

• Lokāls “zilganums” posmos, īpaši garu posmu galos, – pazīme, ka barošana ir nevienmērīga vai dzesēšanai izmantotais LED profils ir nepietiekams; CCT paaugstinās (gaisma kļūst zilganāka) fosfora degradācijas dēļ.
• Spilgta, bet vairāk „izbalējusi” gaisma un mazāk „brūngana” – R9 kritums, CRI samazināšanās.
• Mirgošana, pulsācija – pastāvīga sprieguma stabilizācija darbojas slikti, pulsācijas ir lielas vai PSU rezerve ir par mazu.
• Straujš gaismas kritums (L80 tiek sasniegts pārāk agri) – darbs notiek pārāk augstā temperatūrā (Tj, Ts virs normas), profils nespēj izkliedēt siltumu. Ātra diagnostika uz vietas (bez laboratorijas):

1. Pēc 15–30 minūšu darbības izmēriet Ts (uz LED PCB/korpusa) – ar IR termometru vai termoelementu. Ja Ts > ~60 °C, visticamāk, Tj pārsniedz komforta zonu. Pārbaudiet PSU slodzi: ja faktiskā jauda ir ~90–100 % no nominālās, rezerve ir nepietiekama.
2. Izmēriet barošanas sprieguma pulsācijas ar osciloskopu vai nomainiet PSU pret tādu, kam ir mazas pulsācijas, un novērojiet, vai gaisma stabilizējas.
3. Pārbaudiet profilu: vai ir termiskais kontakts (TIM lente/pasta), vai profils ir atvērts konvekcijai, vai to neaizsedz difuzori/sieniņas?

Kā pareizi projektēt apgaismojuma sistēmu: no PSU līdz profilam

Barošanas avota izvēles soļi:

• Spriegums: izejas sprieguma U_iz novirze < ±3 %; pulsācijas un trokšņi < 200 mVpp (vislabāk < 120 mVpp) pie 12 V DC barošanas. Jauda: +15–25 % rezerve no LED lenšu nominālās jaudas. Efektivitātes/temperatūras robežas: efektivitāte > 90 %; darba temperatūra līdz +60…+70 °C bez papildu jaudas samazinājuma jūsu uzstādīšanas apstākļos (to parāda jaudas samazināšanas līkne (derating curve)).
• Aizsardzība: OVP, OCP/OLP, SCP, OTP – obligāti.
• Starta īpašības: mīkstā palaišana, ierobežota ieslēgšanās strāva; laba EMI klase (Class B). Topoloģija: LED lentēm – pastāvīga sprieguma CV režīms; ja vajadzīga aptumšošana bez mirgošanas – LED lentēm piemērotas PSU sērijas (piemēram, PWM).

Kas jāņem vērā, izvēloties dzesēšanu un veicot montāžu:

• Siltuma ceļš: kristāls → korpuss → PCB (vēlams MCPCB/alumīnijs) → TIM → alumīnija profils → gaiss. Katrā posmā minimizē termisko pretestību.
• Tj orientieri: reālā darbībā mērķē uz ≤ 65–80 °C, izvairieties no ≥ 105  °C. Katri +10  °C aptuveni uz pusi samazina kalpošanas laiku (empīrisks noteikums).
• Profila izvēle: izmantojiet rievotus profilus (lielāka virsmas platība); biezsienu profilam ir lielāka siltumietilpība nekā plānsienu; nodrošiniet atvērtu vertikālo konvekciju; izvairieties no ilgstošas darbības slēgtos kanālos/kastēs. Profila piemērotību vērtējiet pēc termiskās pretestības Rθ = (Ts − Ta/P vai izmantojiet Q = h·A·ΔT. Garu posmu barošana: pievadi barošanu LED lentei no abām pusēm vai pa segmentiem, lai mazinātu sprieguma kritumu un lokālu pārkaršanu. Profila piemērotību var novērtēt ar mērījumiem, piemēram, izmantojot IR termometru UT320T; šai ierīcei ir arī mērīšanas zonde. Ar to var attālināti novērtēt virsmas (Ts) temperatūru un veikt tiešus temperatūras mērījumus ar zondi.

Tipiskās temperatūru atšķirības.

Tipiska LED lentes konstrukcija ar LED profilu

Ekspluatējot LED lenti, vājinās gaismas spektra siltās daļas.

Svarīgākie mainīgie rādītāji (attiecas arī uz 4000 K neitrāli baltām LED lentēm):

• Gaismas plūsma (L70/L80/L90) – samazinās fosfora un mikroshēmas degradācijas dēļ.
• Hromatiskuma nobīde (Δu′v′ / SDCM) – tiešs spektra maiņas indikators.
• CCT nobīde (K) – bieži palielinās (gaisma kļūst zilganāka), jo dzeltenais/sarkanais fosfors zaudē efektivitāti ātrāk nekā zilā mikroshēma.
• CRI / R9 – visvairāk samazinās R9 (piesātināti sarkanās krāsas atveide), jo sarkanais fosfors ir visjutīgākais pret karstumu.

Kas notiek fiziski?

• Tj↑, Ts↑ → paātrinās fosfora termiskā apslāpēšana un ķīmiskā novecošana, aizsargpārklājuma dzeltēšana; zilās diodes maksimums nobīdās līdz ar Tj; kopējā SPD (spektrālais jaudas sadalījums) forma pasliktinās. Termiskais režīms ir kritisks ilgmūžībai.

Ieteicamās Tj robežvērtības (orientieri): „ilgi” ~65 °C, „pieļaujami” ~85 °C (kalpošanas laiks saīsinās), kritiskā zona ≥ 105 °C. Lielākā daļa ražotāju norāda Tj max 100–125 °C, bet reālai uzticamībai jāstrādā ievērojami zemāk.

Tipiskās problēmas LED lentes darbībā un kā tās atpazīt

Simptomi, kas norāda uz LED lentes dzesēšanas problēmām:

• Lokāls “zilganums” posmos, īpaši garu posmu galos, – pazīme, ka barošana ir nevienmērīga vai dzesēšanai izmantotais LED profils ir nepietiekams; CCT paaugstinās (gaisma kļūst zilganāka) fosfora degradācijas dēļ.
• Spilgta, bet vairāk „izbalējusi” gaisma un mazāk „brūngana” – R9 kritums, CRI samazināšanās.
• Mirgošana, pulsācija – pastāvīga sprieguma stabilizācija darbojas slikti, pulsācijas ir lielas vai PSU rezerve ir par mazu.
• Straujš gaismas kritums (L80 tiek sasniegts pārāk agri) – darbs notiek pārāk augstā temperatūrā (Tj, Ts virs normas), profils nespēj izkliedēt siltumu. Ātra diagnostika uz vietas (bez laboratorijas):

1. Pēc 15–30 minūšu darbības izmēriet Ts (uz LED PCB/korpusa) – ar IR termometru vai termoelementu. Ja Ts > ~60 °C, visticamāk, Tj pārsniedz komforta zonu. Pārbaudiet PSU slodzi: ja faktiskā jauda ir ~90–100 % no nominālās, rezerve ir nepietiekama.
2. Izmēriet barošanas sprieguma pulsācijas ar osciloskopu vai nomainiet PSU pret tādu, kam ir mazas pulsācijas, un novērojiet, vai gaisma stabilizējas.
3. Pārbaudiet profilu: vai ir termiskais kontakts (TIM lente/pasta), vai profils ir atvērts konvekcijai, vai to neaizsedz difuzori/sieniņas?

Kā pareizi projektēt apgaismojuma sistēmu: no PSU līdz profilam

Barošanas avota izvēles soļi:

• Spriegums: izejas sprieguma U_iz novirze < ±3 %; pulsācijas un trokšņi < 200 mVpp (vislabāk < 120 mVpp) pie 12 V DC barošanas. Jauda: +15–25 % rezerve no LED lenšu nominālās jaudas. Efektivitātes/temperatūras robežas: efektivitāte > 90 %; darba temperatūra līdz +60…+70 °C bez papildu jaudas samazinājuma jūsu uzstādīšanas apstākļos (to parāda jaudas samazināšanas līkne (derating curve)).
• Aizsardzība: OVP, OCP/OLP, SCP, OTP – obligāti.
• Starta īpašības: mīkstā palaišana, ierobežota ieslēgšanās strāva; laba EMI klase (Class B). Topoloģija: LED lentēm – pastāvīga sprieguma CV režīms; ja vajadzīga aptumšošana bez mirgošanas – LED lentēm piemērotas PSU sērijas (piemēram, PWM).

Kas jāņem vērā, izvēloties dzesēšanu un veicot montāžu:

• Siltuma ceļš: kristāls → korpuss → PCB (vēlams MCPCB/alumīnijs) → TIM → alumīnija profils → gaiss. Katrā posmā minimizē termisko pretestību.
• Tj orientieri: reālā darbībā mērķē uz ≤ 65–80 °C, izvairieties no ≥ 105  °C. Katri +10  °C aptuveni uz pusi samazina kalpošanas laiku (empīrisks noteikums).
• Profila izvēle: izmantojiet rievotus profilus (lielāka virsmas platība); biezsienu profilam ir lielāka siltumietilpība nekā plānsienu; nodrošiniet atvērtu vertikālo konvekciju; izvairieties no ilgstošas darbības slēgtos kanālos/kastēs. Profila piemērotību vērtējiet pēc termiskās pretestības Rθ = (Ts − Ta/P vai izmantojiet Q = h·A·ΔT. Garu posmu barošana: pievadi barošanu LED lentei no abām pusēm vai pa segmentiem, lai mazinātu sprieguma kritumu un lokālu pārkaršanu. Profila piemērotību var novērtēt ar mērījumiem, piemēram, izmantojot IR termometru UT320T; šai ierīcei ir arī mērīšanas zonde. Ar to var attālināti novērtēt virsmas (Ts) temperatūru un veikt tiešus temperatūras mērījumus ar zondi.

Tipiskās temperatūru atšķirības.

Tipiska LED lentes konstrukcija ar LED profilu

Vairāku MEAN WELL barošanas avotu sēriju salīdzinājums pēc būtiskākajiem parametriem

Izvēloties LED lentes, vispirms jāpievērš uzmanība vairākiem svarīgiem parametriem:

Kādu gaismas plūsmu iegūst no 1 W elektroenerģijas

1. Zemas kvalitātes LED lentes 60–90 lm/W;
2. Vidējas kvalitātes 90–130 lm/W;
3. Augstas kvalitātes: 130–180 lm/W.

Pēc gaismas plūsmas saglabāšanas laika gaitā:

Pēc izstarotā gaismas spektra stabilitātes laika gaitā:

Nākamajā rakstā detalizēti aplūkosim pareizas uzstādīšanas prakses, siltuma izkliedi, dzesēšanas aprēķinus un jautājumus, kas saistīti ar gaismas izkliedi.
