MultiPlus inventeris/ sprieguma pārveidotājs 500-2000 VA 12/24/48
VICTRON ENERGY jau ir ieguvuši teicamas atsauksmes saules enerģijas risinājumu tirgū. VICTRON ENERGY Izgatavo ne tikai parastās 12 vai 24 V iekārtas, bet arī saules paneļus gan privātmājām gan projektu risinājumiem.
Pateicoties augstai kvalitātei, šis Nīderlandes ražotājs kļuva par vienu no visaugstāk novērtētajiem uzņēmumiem tirgū, tāpēc, izvēloties saules paneļus, invertorus, lādētājus vai citu VICTRON ENERGY aprīkojumu, varat būt pārliecināti, ka ierīce kalpos ilgi, darbosies uzticami un bez kļūmēm, nodrošinot maksimālu rezultātu.
Nesen prezentētais VICTRON ENERGY produkts, kas apvieno divas funkcijas vienā ierīcē, ir VICTRON „MultiPlus“. Ierīce var darboties gan kā invertors, gan kā lādētājs, un tā var aizsargāt pret ierobežota maiņstrāvas avota (piemēram, ģeneratora vai vāja elektrotīkla) pārslodzi. Ja pastāv pārslodzes risks, akumulatora uzlāde tiek automātiski samazināta, un otrais līmenis ļauj palielināt ģeneratora vai barošanas avota jaudu, izmantojot enerģiju, kas ņemta no akumulatora.
„MultiPlus“ ir jaudīgs īstās sinusa strāvas pārveidotājs, vieds akumulatoru lādētājs ar elastīgu uzlādes algoritmu, kas pielāgots dažādu tehnoloģiju akumulatoriem. „MultiPlus“ invertoram ir integrēts ātrgaitas maiņstrāvas apvada slēdzis (kas tiek izmantots tiešai slodzes pieslēgšanai elektrotīklam). Tālāk ir apskatītas šī daudzpusīgā un plaši izmantotā invertora lādētāja papildu funkcijas.
VICTRON ENERGY MultiPlius invertori/uzlādētāji
MultiPlus pārveidotājs/ lādētājs 500-2000 VA 12/24/48 V
„MultiPlus“ ir jaudīgs īstā sinusoidālā viļņa invertors, viedais akumulatora lādētājs ar adaptīvu uzlādes tehnoloģiju un ātrgaitas maiņstrāvas nodošanas slēdzis vienā kompaktā korpusā. Tālāk ir aprakstītas šīs patiesi funkcijām bagātās ierīces ar viedo enerģijas pārvaldību papildu funkcijas.
Paralēlā darbība un trīsfāzu savienojuma iespēja
Lai sasniegtu lielāku jaudu, paralēli var pieslēgt līdz sešām MultiPlius ierīcēm. Papildus vienkāršam paralēlam savienojumam varat izvēlēties trīs ierīču konfigurāciju, lai radītu trīsfāzu strāvu.
Jaudas vadība - ierobežotas ģeneratora, krasta (ostas, kempera) vai tīkla enerģijas izmantošana
Ar "Multi Control" vadības paneli ir iespējams iestatīt maksimālo strāvu no ģeneratora vai elektrotīkla. Pēc tam „MultiPlus“ ņems vērā visas maiņstrāvas slodzes un izmantos tikai atlikušo, neizmantoto enerģiju, lai uzlādētu akumulatorus, tādā veidā izvairoties no ģeneratora vai elektrotīkla padeves pārslodzes.
Power Assist – palielina ģeneratora vai elektrotīkla jaudu
Funkcija „Power Assist“ paceļ elektroenerģijas vadību citā līmenī, ļaujot „MultiPlus“ ierīcei palielināt alternatīva maiņstrāvas avota jaudu. Ja maksimālā jauda (lielāka par ģeneratora vai pievienotā tīkla jaudu) ir nepieciešama tikai ierobežotu laiku, „MultiPlus“ nodrošinās, ka nepietiekamā jauda nekavējoties tiktu kompensēta ar akumulatora enerģiju. Kad slodze samazinās, rezerves jauda tiek izmantota akumulatoru uzlādēšanai.
Četru pakāpju adaptīvais lādētājs un divu akumulatoru uzlāde
Galvenā izeja nodrošina jaudīgu akumulatora sistēmas uzlādi, izmantojot progresīvu adaptīvās uzlādes programmatūru. Programmatūra precīzi noregulē trīs pakāpju automātiskās uzlādes procesu tā, lai tas atbilstu akumulatora stāvoklim, un pievieno ceturto pakāpi, kas paredzēta ilgstošai uzlādei. Adaptīvās uzlādes process ir sīkāk aprakstīts „Phoenix Charger“ datu lapā un VICTRON ENERGY tīmekļa vietnes sadaļā „Tehniskā informācija“.
Turklāt „MultiPlus“ uzlādēs otru akumulatoru bateriju, izmantojot neatkarīgu uzlādes izeju, kas paredzēta galvenā dzinēja vai ģeneratora startera akumulatora uzlādēšanai.
Liela palaišanas jauda
Liela palaišanas jauda ir nepieciešama, lai iedarbinātu slodzes ar lielu palaišanas strāvu, piemēram: LED vai halogēnas lampas, vai elektroinstrumentus ar jaudas invertoriem.
Meklēšanas režīms
Kad meklēšanas režīms ir ieslēgts, invertora enerģijas patēriņš (dīkstāves režīmā) tiek samazināts par ≈70%. Kad ierīce atrodas meklēšanas režīmā, kad nav slodzes vai kad slodze ir ļoti zema, invertors izslēdzas un īsi ieslēdzas ik pēc 2 sekundēm. Ja izejas strāva pārsniedz iestatīto līmeni, invertors turpina darboties. Pretējā gadījumā pārveidotājs atkal izslēdzas.
Programmējamais relejs
Pēc noklusējuma programmējamais relejs ir iestatīts kā trauksmes relejs, t.i. relejs izslēgsies trauksmes vai priekštrauksmes gadījumā (invertors gandrīz pārkarsis, ieejas pulsācija tuvojas sliekšņa vērtībai, akumulators gandrīz izlādējies).
Attālināta ieslēgšana/ izslēgšana/ lādētājs ieslēgts
Trīspolu slēdzis.
Vietējās sistēmas konfigurēšana, uzraudzība un vadība
Pēc instalēšanas “MultiPlus” ir gatavs lietošanai. Dažus iestatījumus var mainīt ar DIP slēdžiem.
500/800/1200 VA modeļi: tālvadības slēdzis, akumulatora uzlādes spriegums, invertora frekvence, meklēšanas režīms. 1600/2000 VA modeļi: akumulatora uzlādes spriegums, meklēšanas režīms.
Lai iegūtu vairāk iestatījumu, jāizmanto „VE-Config“ vai „VE.Bus Smart dongle“.
Attālināta konfigurēšana un uzraudzība
Lai ierīci pievienotu internetam, ir jāinstalē „Cerbo GX“ vai cits „GX“ produkts. Darbības datus var saglabāt un parādīt VICTRON ENERGY "VRM" (Victron Remote Management) vietnē bez maksas. Pieslēdzoties internetam, ierīces var vadīt attālināti un mainīt iestatījumus.
GX Touch ir Cerbo GX
Nodrošina intuitīvu sistēmas pārvaldību un uzraudzību. Papildus sistēmas uzraudzībai un pārvaldībai „Cerbo GX“ nodrošina piekļuvi bezmaksas „VRM“ vietnei, lai pārvaldītu un uzraudzītu attālināti.

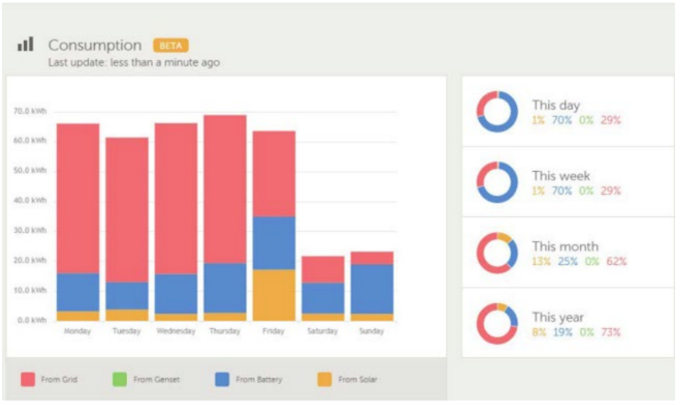

VRM mājas lapa
Victron energy (VRM) monitoringa vietne sniedz iespēju bez maksas attālināti uzraudzīt, mainīt sistēmas iestatījumus un analizēt vēsturiskos datus. Nepieciešama papildu iekārta un interneta pieslēgums. Trauksmes signālus var saņemt pa e-pastu.
|
Jaudas pārvaldība/ Jaudas atbalsts |
Nē |
Jā |
Jā |
Jā |
Jā |
|
|
Trīsfāžu un paralēlais pieslēgums |
Jā |
Jā |
Jā |
Jā |
Jā |
|
|
Tīkla ķēdes apvada slēdzis |
16A |
16 A |
16 A |
16 A |
35 A |
|
Pārveidotājs
|
Ieejas sprieguma diapazons |
9,5-17 V 19-33 V 38-66 V |
||||
|
Izeja |
Izejas spriegums: 230 VAC +/- 2% Frekvence: 50 Hz +/- 0,1 % (1) |
||||
|
Pastāvīga izejas jauda pie 25° C (3) |
500 VA |
800 VA |
1200 VA |
1600 VA |
2000 VA |
|
Pastāvīga izejas jauda pie 25° C |
430 W |
700 W |
1000 W |
1300 W |
1600 W |
|
Pastāvīga izejas jauda pie 40° C |
400 W |
650 W |
900 W |
1100 W |
1400 W |
|
Pastāvīga izejas jauda pie 65° C |
300 W |
400 W |
600 W |
800 W |
1000 W |
|
Maksimālā jauda |
900 W |
1600 W |
2400 W |
2800 W |
3500 W |
|
Maksimāla efektivitāte |
90/91/92 % |
92/93/94 % |
93/94/95 % |
93/94/95% |
93/94/95% |
|
Jaudas patēriņš bez slodzes |
6/6/7 W |
7/7/8 W |
10/9/10 W |
10/9/10 W |
10/9/10 W |
|
Jaudas patēriņš bez slodzes meklēšanas režīmā |
2/2/3 W |
2/2/3 W |
3/3/3 W |
3/3/3 W |
3/3/3 W |
Lādētājs
|
Tīkla spriegums |
Ieejas sprieguma diapazons: 187-265 VAC Ieejas frekvence: 45-65 Hz |
||||
|
Uzlādes spriegums absorbcijas fāzē |
14,4/ 28,8/ 57,6 V |
||||
|
Uzlādes spriegums izlīdzināšanas fāzē |
13,8/ 27,6/ 55,2 V |
||||
|
Spriegums uzglabāšanas fāzē |
13,2/ 26,4/ 52,8 V |
||||
|
Akumulatora uzlādes strāva (4) |
20/10/6 A |
35/16/9 A |
50/25/13 A |
70/40/20 A |
80/50/25 A |
|
Startera akumulatora uzlādes strāva |
1 A (tikai 12 V un 24 V modeļos) |
||||
|
Akumulatora temperatūras sensors |
Jā |
||||
Vispārīgie parametri
|
Programmējamais relejs (5) |
Jā |
||||
|
Aizsargs (2) |
a - g |
||||
|
WE. Saziņas interfeiss |
Paralēlai un trīsfāžu darbībai, attālinātai uzraudzībai un sistēmas integrācijai (500/800/1200 VA modeļiem nepieciešams RJ45 sadalītājs ASS030065510) |
||||
|
Attālināta ieslēgšana - izslēgšana |
Ieslēgt/ Izslēgt/ Tikai lādētājs |
Įjungti/ Išjungti |
|||
|
DIP mikroslēdži (iestatījumiem) |
Jā (6) |
Jā (6) |
Jā (6) |
Jā (7) |
Jā (7) |
|
Iekšējais DC drošinātājs |
125/60/30 A |
150/80/40 A |
200/100/50 A |
200/125/60 A |
Nav |
|
Vispārīgi raksturojumi |
Darba temp. diapazons: -40 līdz +65° C (dzesēšana ar ventilatoru) Mitrums (nekondensējošs): maks. 95 % |
||||
Korpuss
|
Vispārīgi raksturojumi |
Materiāls un krāsa: Tērauds/ABS (zils RAL 5012) Aizsardzības kategorija: IP 21 |
Tērauds (RAL 5012), IP22 |
|||
|
Akumulatora savienojuma kabelis |
16/10/10 mm² |
25/16/10 mm² |
35/25/10 mm² |
50/35/16 mm² |
M8 skrūves |
|
230 V AC pieslēgums |
G-ST18i pieslēgums |
Skrūve |
|||
|
Svars |
4,4 kg |
6,4 kg |
8,2 kg |
10,2 kg |
15,5 kg |
|
Izmēri (a x p x dz) |
311 x 182 x 100 mm |
360 x 240 x 100 mm |
406 x 250 x 100 mm |
470 x 265 x 120 mm |
506 x 236 x 147 mm |
Standarti
|
Drošība |
EN-IEC 60335-1, EN-IEC 60335-2-29, EN62109-1 |
|
Starošana, pretestība |
EN55014-1, EN55014-2, EN-IEC61000-3-2, EN-IEC61000-3-3, IEC61000-6-1, IEC61000-6-2, IEC61000-6-3 |
|
Atbilst Direktīvai par mehāniskajiem transportlīdzekļiem |
ECE R10-5 |
|
1) Var regulēt līdz 60 Hz un līdz 240 V |
3) Nelineāra slodze, virsotnes koeficients 3:1 |
Digital Multi vadības panelis
Ērts un lēts tālvadības risinājums
Uzraudzība, iestatot pagriežamo pogu
„PowerControl“ un „PowerAssist“ līmeņi.
VE. Bus viedā atslēga
Mēra akumulatora spriegumu un temperatūru un ļauj uzraudzīt un vadīt Multi un Quattro invertorus no viedtālruņa vai citas ierīces, kas nodrošina “Bluetooth”.
VRM lietojumprogramma
VICTRON ENERGY sistēmas vadība un uzraudzība viedtālrunī vai planšetdatorā. Darbojas ar iOS un Android
MK3-USB (VE.Bus į USB interfeiss)
Ļauj konfigurēt ierīces no datora
BMV-712 daudzfunkcionāla sistēmas mērīšanas - vadības ierīce
Ar šo ierīci jūs varat:
1. mainīt iestatījumus,
2. uzraudzīt visus svarīgos datus vienā ekrānā,
3. skatīt vēsturiskos datus,
4. Atjaunināt programmatūru, kad kļūst pieejamas jaunas funkcijas.
Paredzēts lietošanai ar viedtālruni vai citu ierīci, kas nodrošina “Bluetooth”.
