Jauda, pārnēsājamība un veiktspēja

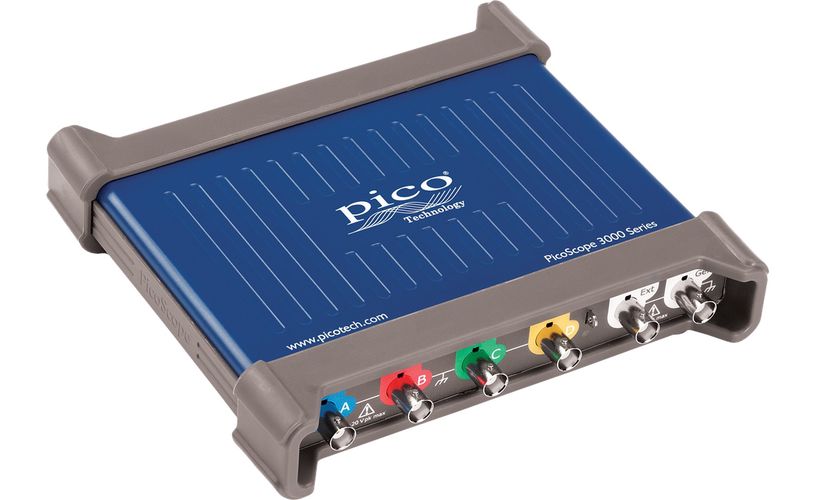

PicoScope 3000 sērijas ar USB pieslēgumu darbināmi PC osciloskopi ir mazi, viegli un pārnēsājami, un tos var viegli ievietot klēpjdatora somā, vienlaikus piedāvājot virkni augstas veiktspējas specifikāciju.

Šiem osciloskopiem ir 2 vai 4 analogie kanāli un iebūvēts funkciju / patvaļīgu viļņu formu ģenerators. MSO modeļiem pievienoti 16 digitālie kanāli. Galvenās veiktspējas specifikācijas:

• 200 MHz analogās joslas platums
• 1 GS/s reālā laika paraugu ņemšana
• 512 MS buferatmiņa
• 100 000 viļņu formas sekundē
• 16 kanālu loģiskais analizators (MSO modeļi)
• Standarta komplektācijā dekodē vairāk nekā 30 sērijas protokolus
• Patvaļīgu viļņu formu ģenerators
• USB 3.0 pieslēgums un barošana
• Standarta sērijveida dekodēšana un masku testēšana
• Windows, Linux un Mac programmatūra

Ar modernās PicoScope programmatūras atbalstu šīs ierīces piedāvā ideālu, rentablu komplektu daudziem lietojumiem, tostarp iegulto sistēmu projektēšanai, pētniecībai, testēšanai, izglītībai, servisam un remontam.

Liels joslas platums un paraugu ņemšanas ātrums

Neraugoties uz kompakto izmēru un zemajām izmaksām, nav kompromisa attiecībā uz veiktspēju, jo joslas platums ir līdz 200 MHz. Šim joslas platumam atbilst līdz pat 1 GS/s reālā laika paraugu ņemšanas ātrums, kas ļauj detalizēti attēlot augstas frekvences. Atkārtotiem signāliem maksimālo efektīvo paraugu ņemšanas ātrumu var palielināt līdz 10 GS/s, izmantojot līdzvērtīga laika paraugu ņemšanas (ETS) režīmu.

Citiem osciloskopiem ir augsts maksimālais paraugu ņemšanas ātrums, bet bez dziļas atmiņas tie nevar uzturēt šādu ātrumu garās laika bāzēs. PicoScope 3000 sērija piedāvā atmiņas dziļumu līdz pat 512 miljoniem paraugu, kas ir vairāk nekā jebkuram citam osciloskopa modelim šajā cenu diapazonā, kas ļauj PicoScope 3406D MSO paraugu ņemšanai ar ātrumu 1 GS/s līdz pat 50 ms/div (500 ms kopējais uztveršanas laiks).

Visu šo datu pārvaldībai ir nepieciešami jaudīgi rīki. Ir tālummaiņas pogu komplekts, kā arī pārskata logs, kas ļauj palielināt un mainīt displeja atrašanās vietu, vienkārši velkot ar peli vai skārienekrānu. Pietuvināšanas koeficients var sasniegt vairākus miljonus. Citi rīki, piemēram, viļņu formas buferis, maskas ierobežojuma tests, sērijveida dekodēšana un aparatūras paātrinājums, darbojas kopā ar dziļo atmiņu, padarot PicoScope 3000 sēriju par vienu no jaudīgākajiem osciloskopiem tirgū.

Jaukta signāla iespējas / loģikas analizators

PicoScope 3000D sērijas jaukto signālu osciloskopi ietver 16 digitālās ieejas, lai jūs varētu vienlaikus apskatīt digitālos un analogos signālus.

Digitālās ieejas var attēlot atsevišķi vai nosauktās grupās ar binārajām, decimālām vai heksadecimālajām vērtībām, kas tiek attēlotas kopnes tipa displejā. Katram 8 bitu ieejas pieslēgumam var noteikt atsevišķu loģisko slieksni no -5 V līdz +5 V. Digitālo trigeri var aktivizēt ar jebkuru bitu modeli apvienojumā ar izvēles pāreju uz jebkuru ieeju. Uzlabotos loģiskos trigerus var iestatīt vai nu analogajam, vai digitālajam ieejas kanālam, vai abiem, lai nodrošinātu sarežģītu jauktu signālu trigerēšanu.

Digitālās ieejas nodrošina papildu jaudu sērijveida dekodēšanas iespējām. Varat dekodēt sērijas datus visos analogajos un digitālajos kanālos vienlaicīgi, iegūstot līdz pat 20 datu kanāliem. Varat, piemēram, dekodēt vairākus SPI, I²C, CAN kopni, LIN kopni un FlexRay signālus vienlaicīgi!

Sērijas kopņu dekodēšana un protokolu analīze

PicoScope ir vairāk sērijveida dekodētāju nekā jebkuram citam tirgū pieejamam osciloskopam (40 un vairāk). Visi dekoderi ir iekļauti standarta komplektācijā*, un nav nepieciešamas papildu opcijas vai licences. Mūsu regulāri bezmaksas programmatūras atjauninājumi nodrošina jaunus dekoderus, tiklīdz tie tiek izdoti.

Galvenās funkcijas:

• Dekodēt un attēlot vairākus protokolus: vienlaicīgi varat dekodēt vairākus dažādus protokolus (piemēram, CAN, LIN un FlexRay). Vienīgais ierobežojums ir pieejamo kanālu skaits. Datora displeja augstā izšķirtspēja ir ideāli piemērota šādiem sarežģītiem lietojumiem.

• Datu vizualizācija: Skatiet dekodētos datus sešciparu, binārajā, decimālajā vai ASCII formātā tieši zem viļņu formas uz kopējās laika ass. Kļūdas kadri ir izcelti sarkanā krāsā ātrai identificēšanai, un tos var palielināt, lai detalizēti izpētītu trokšņa vai signāla integritātes problēmas.

• Diagrammas formātā dekodētie dati tiek parādīti zem viļņu formas uz kopīgas laika ass, ar sarkanā krāsā atzīmētiem kļūdu rāmjiem. Šos kadrus var palielināt, lai izpētītu trokšņus vai traucējumus.

• Detalizēts tabulas formāts: Skatiet izsmeļošu dekodēto kadru sarakstu, tostarp visus datus, karodziņus un identifikatorus. Izmantojiet filtrēšanu, lai koncentrētos uz konkrētiem kadriem vai meklētu kadrus ar konkrētām īpašībām. Statistikas opcija sniedz dziļāku ieskatu fiziskajā slānī, atklājot kadru laikus un sprieguma līmeņus. Noklikšķiniet uz jebkura rāmja tabulā, lai palielinātu attiecīgo viļņu formu.

• Eksportēšana un analīze bezsaistē: Viegli eksportējiet tabulas skata datus bezsaistes skatīšanai un analīzei, nodrošinot, ka varat strādāt ar saviem datiem jebkurā laikā un vietā.

• Failusasaistes funkcija: Paātriniet analīzi, sasaistot vērtības ar cilvēkam lasāmu tekstu.

• Importēšana: PicoScope var izklājlapu, lai dekodētu heksadecimālos datus lietotāja definētās teksta virknēs.

Patvaļīga viļņu forma un funkciju ģenerators

Visām PicoScope 3000D ierīcēm priekšējā panelī ir iebūvēts funkciju ģenerators (sinusoidālā, kvadrātiskā, trīsstūra, līdzstrāvas līmeņa, baltā trokšņa, PRBS u. c.). PicoScope 3000D MSO modeļiem šis savienotājs ir aizmugurējā panelī.

Papildus pamata vadības elementiem līmeņa, nobīdes un frekvences iestatīšanai ir arī modernāki vadības elementi, kas ļauj veikt frekvenču diapazona slaucīšanu. Apvienojumā ar spektra maksimumu noturēšanas opciju tas ir spēcīgs instruments pastiprinātāju un filtru reakciju testēšanai.

Palaidēja rīki ļauj izvadīt vienu vai vairākus viļņu formas ciklus, kad ir izpildīti dažādi nosacījumi, piemēram, kad ir notikusi skeletona aktivizēšanās vai maskas limita tests nav izdevies.

Komplektā ir iekļauts arī 14 bitu 80 MS/s patvaļīgo viļņu formu ģenerators (AWG). AWG viļņu formas var izveidot vai rediģēt, izmantojot iebūvēto AWG redaktoru, importēt no osciloskopa trasēm vai ielādēt no izklājlapas.

FFT spektra analizators

Spektra skats attēlo amplitūdu pret frekvenci, atklājot detaļas, kas citādi osciloskopa skatā būtu slēptas. Tas ir ideāli piemērots, lai signālos atrastu trokšņus, pārklāšanos vai izkropļojumus. PicoScope spektra analizators ir ātrās Furjē transformācijas (FFT) tipa, kas atšķirībā no tradicionālā frekvenču spektra analizatora var attēlot vienas neatkārtojamas viļņu formas spektru. PicoScope FFT ir līdz pat miljonam punktu, un tam ir lieliska frekvenču izšķirtspēja un zems trokšņu līmenis.

Ar vienu pogas klikšķi varat attēlot aktīvo kanālu spektra diagrammu ar maksimālo frekvenci līdz pat skenera joslas platumam. Lai fokusētos uz konkrētu frekvenču diapazonu, varat tieši iestatīt analizatora frekvenču ass sākuma un beigu vērtības. Pilns iestatījumu klāsts ļauj kontrolēt spektra joslu (FFT bins) skaitu, sākuma/apstāšanās frekvences, mērogošanu (tostarp log/log) un attēlošanas režīmus (momentāno, vidējo vai maksimumu aizturēšanas). Logu funkciju izvēle ļauj optimizēt selektivitāti, precizitāti vai dinamisko diapazonu.

Varat attēlot vairākus spektra skatus kopā ar osciloskopa skatiem uz tiem pašiem datiem. Displejam var pievienot plašu automātisko frekvences apgabala mērījumu kopumu, tostarp THD, THD+N, SNR, SINAD un IMD. Varat pat izmantot AWG un spektra režīmu kopā, lai veiktu svārstveida skalārā tīkla analīzi.

Spektrs darbojas kopā ar viļņu formas buferi, lai jūs varētu uzņemt un pārtīt tūkstošiem spektra diagrammu, vai kāpēc gan neizmantot masku robežu testus, lai tos visus automātiski skenētu? Spektra maskas var darboties arī ar PicoScope darbībām, lai jūs varētu atstāt spektru darboties nepārtraukti un izvēlēties saglabāt masku neveiksmes diskā vai pat ieslēgt trauksmes signālu.

Rūpīga priekšējās daļas konstrukcija un ekranēšana samazina trokšņus, pārklāšanos un harmoniskos kropļojumus. Osciloskopu projektēšanas gadu pieredze ir redzama uzlabotā joslas platuma līdzenumā un zemajos kropļojumos.

Mēs lepojamies ar savu izstrādājumu dinamiskajām īpašībām un atšķirībā no vairuma osciloskopu ražotāju detalizēti publicējam savas specifikācijas. Rezultāts ir vienkāršs: kad jūs zonda ķēdi, jūs varat uzticēties ekrānā redzamajai viļņu formai.

USB savienojamība

USB savienojums ne tikai nodrošina ātrdarbīgu datu iegūšanu un pārsūtīšanu, bet arī ļauj ātri un vienkārši drukāt, kopēt, saglabāt un nosūtīt e-pastā datus no lauka. USB barošana novērš nepieciešamību nēsāt līdzi apjomīgu ārējo barošanas avotu, padarot komplektu vēl ērtāk pārnēsājamu inženierim, kas ir ceļā.

PicoScope 3000 sērijas osciloskopi ir aprīkoti ar SuperSpeed USB 3.0 savienojumu, kas jau tā optimizēto datu pārsūtīšanas procesu un viļņu formu atjaunināšanas ātrumu padara vēl ātrāku. Papildu USB 3.0 savienojuma priekšrocības ietver ātrāku viļņu formu saglabāšanu un ātrāku nepārtrauktu straumēšanu bez pārtraukumiem līdz 125 MS/s, izmantojot SDK, turklāt skeptrs joprojām ir atpakaļejošā veidā savietojams ar vecākām USB sistēmām.
