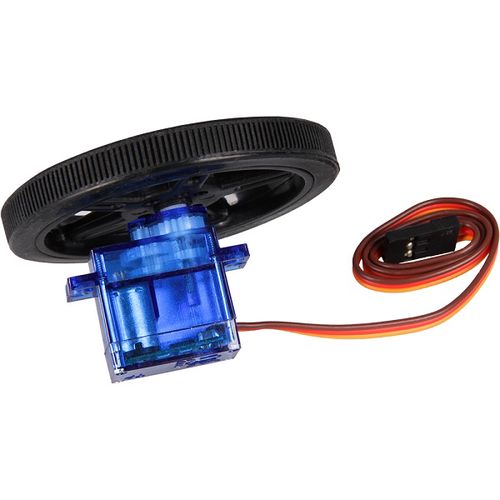

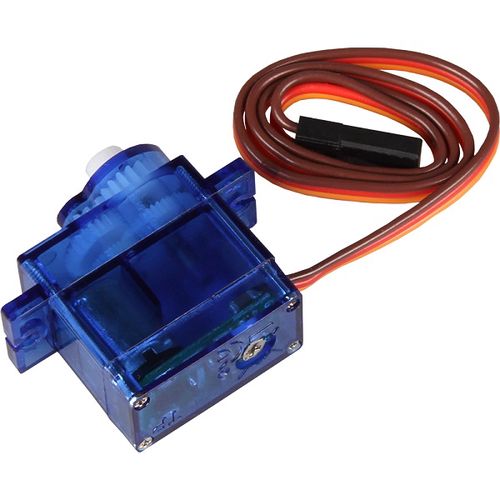

Joy-iT Continuous servomotor with wheel

Servomotors FS90R

Šis nepārtrauktās darbības servomotors FS90R ar 6 cm lielo riteni kompaktā izmēra dēļ ir ideāli piemērots nelielu slodžu kontrolei un regulēšanai, un tādējādi ir laba izvēle inženiertehniskajā jomā. Šim servomotoram, kas darbojas ar 5 V, ir maksimālais griezes moments līdz 1,5 kg/cm.

Lūdzu, ņemiet vērā: šis ir nepārtrauktas darbības servomotors. Atšķirībā no parastā servomotora šis izmanto PWM signālu, lai iestatītu rotācijas ātrumu un virzienu, nevis pozīciju.

Specifikācijas

Maksimālais griezes moments	1,5 kg/cm
Rotācijas (bez slodzes)	110-130 apgr.
Barošanas spriegums	4 - 6 V LĪDZSTRĀVAS SPRIEGUMS
Darba spriegums	4.8 - 6 V
Darbības strāva	100 - 120 mA
Strāvas strāva dīkstāves režīmā	5 - 6 mA
Apturēšanas strāva	550 - 650 mA
Zobratu rievsavienojums	Plastmasa (neilons un POM)
Raga zobratu rievsavienojums	20T (4,8 mm)
Raga tips	Plastmasas
Savienojuma vada garums	200 mm
Komandas signāls	Impulsa platuma modulācija
Pastiprinātāja tips	Analogais komparators
Impulsa platuma diapazons	700 - 2300 µs
Mirušās joslas platums	90 µs
Noklusējuma apstāšanās pozīcija	1500 (+/-45) µs
Rotācijas virziens CW	700-1500 µs
Rotācijas virziens CCW	1500 - 2300 µs
Riteņa izmēri	Ø60 mm x 8 mm, 10 g
Izmēri	32,6 mm x 32 mm x 12,5 mm
Svars	9g

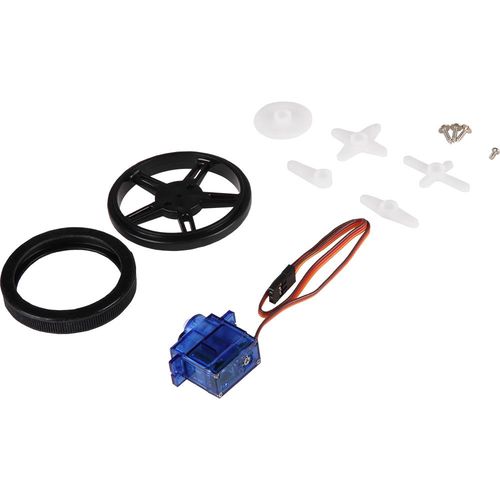

Komplektā ietilpst	Servo variklis, ratukas, stiprinājuma piederumi

Apraksts tiek tulkots, izmantojot automātiskās tulkošanas rīku. Ja pamanāt kādas neatbilstības, lūdzu, paziņojiet mums rakstot uz e-pastu [email protected].

This continuous servo motor FS90R with an 6 cm large wheel is due to its compact size perfect for control and regulation of small loads and thus a good choice for engineering.
Operated with 5 V, this servo motor has a peak torque of up to 1,5 kg/cm.

Technical data:

Peak torque: 1,5 kg/cm

Rotations ( without load ): 110-130 rpm

Voltage supply: 4-6V DC

Operating voltage: 4.8 - 6 V

Operating current: 100 - 120 mA

Idle current: 5-6 mA

Stall current: 550-650 mA

Gear spline: Plastic ( Nylon and POM )

Horn gear spline: 20T ( 4.8mm )

Horn type: Plastic

Connection wire length: 200 mm

Command signal: Pulse width modulation

Amplifier type: Analog comparator

Pulse width range: 700-2300 µsec

Dead band width: 90 µsec

Default stop position: 1500 ( +/-45 ) µsec

Rotating direction CW: when 700-1500 µsec

Rotating direction CCW: when 1500 - 2300 µsec
