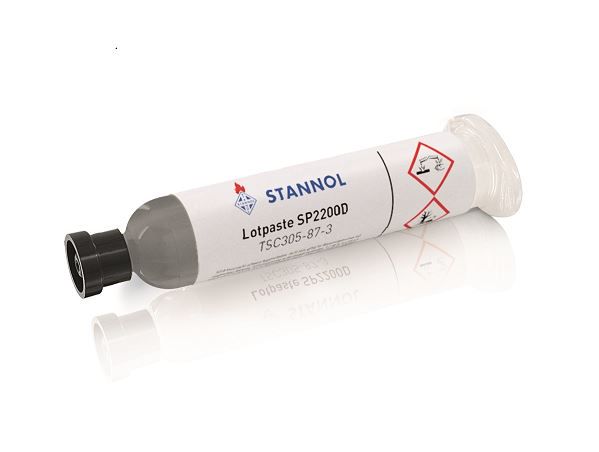

Lodēšanas pasta TSC305 (Sn96.5Ag3.0Cu0.5) bez svina, SMD, 40g, Stannol

STANNOL lodēšanas pasta TSC305 ir īpaši izstrādāta lietošanai ar bezsvina sakausējumiem. Tā satur ļoti aktīvu L tipa bezskalošanas plūsmu. Pateicoties īpašajai formulai un izcilajai mitrināšanai, tā atbilst liela apjoma ražošanas prasībām, kur detaļām un PCB bieži vien ir mazāk nekā optimāla lodējamība. Mitrināšanas īpašības ir optimizētas visām zināmajām bezsvina PCB un komponentu metalizācijām. Pēc lodēšanas palikušās nelielas atlikumu daļas ir elektrības drošas un nav jānoņem.

Galvenās īpašības

• Īpaši paredzēta lietošanai ar bezsvina sakausējumiem
• Var lodēt gan gaisā, gan slāpeklī
• Ļoti laba mitrināšana uz visām virsmām, ieskaitot Ni un Pd
• Apstrādes temperatūra 20–32 °C
• Augsta lipīgums lietošanai augstas ātruma automātiskajās lodēšanas iekārtās
• Labas dozēšanas īpašības

Lietojumprogrammas

Pastas dozēšana: SP2200D lodēšanas pasta ir izstrādāta lietošanai ar dažādām dozēšanas iekārtām. No laika/spiediena dozatoriem līdz saspiešanas vārstiem un strūklu dozatoriem. Ar sakausējumu TSC305 lodēšanas daļiņu izmēra tipā 3 (45–25 µm) to var izmantot lielākajā daļā pieejamo dozēšanas sistēmu. SP2200D lodēšanas pastai ir atvēršanas laiks uz PCB vismaz 8 stundas. Šajā laikā viskozitāte tiek uzturēta, lai nodrošinātu komponentu pietiekamu lipīgumu. Precīzs pietiekamas lipīguma laiks vienmēr ir atkarīgs no vides apstākļiem ražošanas vidē. Ja laiks starp pastas uzklāšanu un lodēšanu pārsniedz 6 stundas, ieteicams montāžu uzglabāt noslēgtā traukā, lai novērstu pastas izžūšanu. Tas ir īpaši svarīgi, ja relatīvais mitrums ir > 83 %.

Lodēšanas profili: Lodēšanas procesu var veikt gan gaisā, gan slāpekļa atmosfērā. Zemāk ir norādīts temperatūras profils, kas ir parādījis labus mitrināšanas rezultātus, lietojot SP2200D lodēšanas pastu. Tomēr var izmantot arī citus profilus, atkarībā no pieejamās sistēmas tehnoloģijas un lodēšanas materiāla. Šai lodēšanas pastai ieteicams lineārs lodēšanas profils. Ja tiek izmantots profila profils, priekšsildītāja temperatūras slodze nedrīkst pārsniegt 120 sekundes temperatūrā aptuveni 180 °C.
