• FlexRes 8 līdz 16 bitu aparatūras izšķirtspēja
• Līdz 200 MHz analogās joslas platums
• 1 GS/s paraugu ņemšana ar 8 bitu izšķirtspēju
• 62,5 MS/s paraugu ņemšana ar 16 bitu izšķirtspēju
• Līdz 512 MS uztveršanas atmiņa
• 16 digitālie kanāli MSO modeļos
• 130 000 viļņu formas sekundē
• Iebūvēts patvaļīgu viļņu formu ģenerators
• Standarta 40 sērijveida dekodēšanas protokoli
• Līdz 200 MHz spektra analizators

Mūsdienu elektroniskajos projektos tiek izmantots plašs signālu tipu klāsts: analogie, digitālie, sērijveida (gan ātrgaitas, gan zema ātruma), paralēlie, audio, video, enerģijas sadales u. tml. Visi šie signāli ir jāattīsta, jāmēra un jāapstiprina, lai nodrošinātu, ka testējamā ierīce darbojas pareizi un atbilst specifikācijām.

Lai apstrādātu šo signālu tipu daudzveidību, PicoScope 5000D FlexRes aparatūra ieejas kanālos izmanto vairākus augstas izšķirtspējas ADC dažādos laika intervālos un paralēlās kombinācijās, lai optimizētu vai nu paraugu ņemšanas ātrumu līdz 1 GS/s ar 8 bitiem, vai izšķirtspēju līdz 16 bitiem ar 62,5 MS/s, vai citas kombinācijas starp tām - jūs izvēlaties visatbilstošāko aparatūras izšķirtspēju katra mērījuma prasībām.

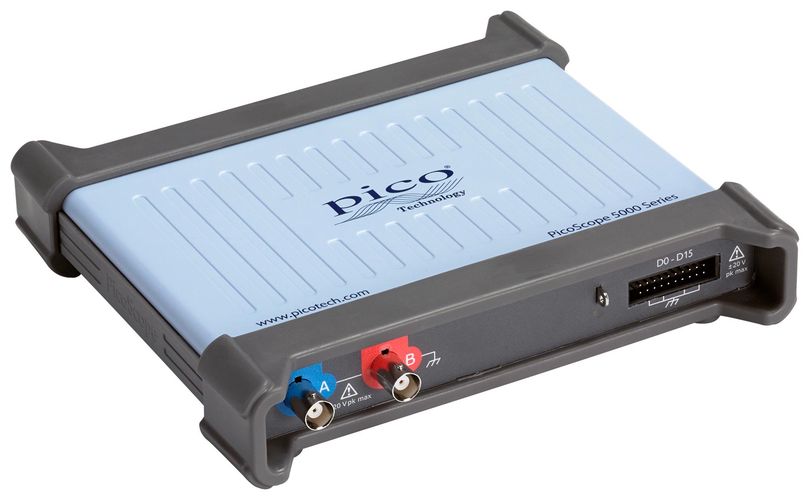

Ir pieejami 2 un 4 kanālu modeļi, un visiem tiem ir SuperSpeed USB 3.0 savienojums, kas nodrošina zibens ātru viļņu formu saglabāšanu, vienlaikus saglabājot savietojamību ar vecākiem USB standartiem. ^PicoSDK® programmatūras izstrādes komplekts atbalsta nepārtrauktu straumēšanu uz galveno datoru ar ātrumu līdz 125 MS/s. Izstrādājums ir mazs un viegls, un darbojas klusi, pateicoties tā bezventilatora konstrukcijai ar zemu enerģijas patēriņu.

PicoScope 5000D sērija, ko atbalsta bezmaksas un regulāri atjauninātā PicoScope programmatūra, piedāvā ideālu, rentablu komplektu daudziem lietojumiem, tostarp projektēšanai, pētniecībai, testēšanai, izglītībai, servisam un remontam.

Kas ir FlexRes?

Pico FlexRes elastīgās izšķirtspējas osciloskopi ļauj pārkonfigurēt skenera aparatūru, lai palielinātu paraugu ņemšanas ātrumu vai izšķirtspēju. Tas nozīmē, ka jūs varat pārkonfigurēt aparatūru, lai tā būtu vai nu ātrs (1 GS/s) 8 bitu osciloskops digitālo signālu aplūkošanai, vai arī augstas izšķirtspējas 16 bitu osciloskops audio darbam un citiem analogajiem lietojumiem. Neatkarīgi no tā, vai jūs uztverat un dekodējat ātrus digitālos signālus vai meklējat izkropļojumus jutīgos analogajos signālos, FlexRes osciloskopi ir risinājums.

Dziļa uztveršanas atmiņa

PicoScope 5000D sērijas osciloskopiem ir viļņu formu uztveršanas atmiņas no 128 līdz 512 miljoniem paraugu - daudzkārt lielākas nekā tradicionālajiem galda osciloskopiem. Dziļā atmiņa ļauj uzņemt ilgstošas viļņu formas ar maksimālu paraugu ņemšanas ātrumu. Patiesībā PicoScope 5000D sērija var uzņemt viļņu formas, kas ir garākas par 500 ms ar 1 ns izšķirtspēju. Turpretī tāda pati 500 ms viļņu forma, ko uztver osciloskops ar 10 megasemplāru atmiņu, būtu tikai ar 50 ns izšķirtspēju.

Dziļā atmiņa var būt noderīga arī citos veidos: PicoScope ļauj sadalīt uztveršanas atmiņu vairākos segmentos, maksimāli līdz 10 000. Var iestatīt aktivizēšanas nosacījumu, lai katrā segmentā saglabātu atsevišķu uztveršanu ar tikai 1 µs mirušo laiku starp uztveršanām. Kad esat ieguvis datus, varat pāriet atmiņā pa segmentiem, līdz atrodat meklēto notikumu. Ir iekļauti jaudīgi rīki, kas ļauj pārvaldīt un pārbaudīt visus šos datus. Papildus tādām funkcijām kā masku robežu pārbaude un krāsu noturības režīms, PicoScope programmatūra dod iespēju palielināt viļņu formu vairākus miljonus reižu. Tālummaiņas pārskata logs ļauj viegli kontrolēt tālummaiņas zonas lielumu un atrašanās vietu.

Citi rīki, piemēram, ^{DeepMeasureTM}, sērijveida dekodēšana un aparatūras paātrinājums, darbojas ar dziļo atmiņu, padarot PicoScope 5000D sēriju par vienu no jaudīgākajiem osciloskopiem tirgū.

Loģikas analizatora / jaukto signālu spēja

PicoScope 5000D sērijā ir jaukto signālu modeļi, kas ietver 16 digitālās ieejas, lai jūs varētu vienlaikus apskatīt digitālos un analogos signālus.

Digitālās ieejas var attēlot atsevišķi vai nosauktās grupās ar binārajām, decimālām vai heksadecimālajām vērtībām, kas tiek attēlotas kopnes tipa displejā. Katram 8 bitu ieejas pieslēgumam var noteikt atsevišķu loģisko slieksni no -5 V līdz +5 V. Digitālo trigeri var aktivizēt ar jebkuru bitu modeli apvienojumā ar izvēles pāreju uz jebkuru ieeju. Uzlabotos loģiskos trigerus var iestatīt vai nu analogajam, vai digitālajam ieejas kanālam, vai abiem, lai nodrošinātu sarežģītu jauktu signālu trigerēšanu.

Digitālās ieejas nodrošina papildu jaudu sērijveida dekodēšanas iespējām. Varat dekodēt sērijas datus visos analogajos un digitālajos kanālos vienlaicīgi, iegūstot līdz pat 18 datu kanāliem. Varat, piemēram, dekodēt vairākus SPI, I²C, CAN kopni, LIN kopni un FlexRay signālus vienlaicīgi!

Patvaļīgu viļņu formu un funkciju ģenerators

Visās PicoScope 5000D vienībās ir iebūvēts 14 bitu 200 MS/s patvaļīgo viļņu formas ģenerators (AWG). Varat izveidot un pielāgot patvaļīgas viļņu formas, izmantojot iebūvēto redaktoru, importēt tās no esošajām osciloskopa trasēm vai ielādēt viļņu formu no izklājlapas.

Apvienojumā ar spektra maksimumu noturēšanas opciju tas ir spēcīgs rīks pastiprinātāju un filtru reakciju testēšanai. Palaidēja rīki ļauj izvadīt vienu vai vairākus viļņu formas ciklus, kad ir izpildīti dažādi nosacījumi, piemēram, kad ir notikusi skeletona aktivizēšanās vai maskas limita tests ir izgāzies.

Augsta signāla integritāte

Uzņēmumā Pico mēs lepojamies ar savu izstrādājumu dinamisko veiktspēju. Rūpīga priekšējās daļas konstrukcija un ekranēšana samazina trokšņus, pārklāšanos un harmoniskos kropļojumus.

Vairāk nekā 25 gadu pieredze augstas izšķirtspējas osciloskopu izstrādē ļauj uzlabot impulsu reakciju un joslas platuma vienmērīgumu.

Jutība pie 1:1 tālummaiņas ir iespaidīgs 2 mV/div ar pilnu osciloskopa izšķirtspēju. Ja nepieciešama vēl lielāka jutība, vienkārši pārslēdziet uz augstas izšķirtspējas režīmu un palieliniet. Kombinējot 14 bitu režīmu un tālummaiņu, var nodrošināt 200 µV/div jutību, vienlaikus nodrošinot vairāk nekā 8 bitu izmantojamo izšķirtspēju.

Augsta izšķirtspēja zema līmeņa signāliem

Izmantojot izšķirtspējas palielinājumu, PicoScope 5000D var attēlot zema līmeņa signālus ar lielu tālummaiņu.

Tas ļauj apskatīt un mērīt tādas iezīmes kā trokšņi un pulsācijas, kas uzklāti uz lielākiem līdzstrāvas vai zemas frekvences spriegumiem. Turklāt jūs varat izmantot zemfrekvences filtrēšanas kontroli katram kanālam atsevišķi, lai paslēptu trokšņus un atklātu pamatā esošo signālu.

Programmatūras izstrādes komplekts - rakstiet savas lietojumprogrammas

Programmatūras izstrādes komplekts (SDK) ļauj rakstīt savu programmatūru un ietver draiverus Microsoft Windows, Apple Mac (macOS) un Linux (tostarp Raspberry Pi un BeagleBone).

Koda piemēri parāda, kā izveidot saskarni ar trešo pušu programmatūras pakotnēm, piemēram, Microsoft Excel, National Instruments LabVIEW un MathWorks MATLAB.

Ir arī aktīva PicoScope lietotāju kopiena, kas dalās ar kodu un lietojumprogrammām tīmekļa vietnes picotech.com Pico forumā un PicoApps sadaļā. Pretī redzamais frekvenču raksturlīknes analizators ir viena no populārākajām trešo pušu lietojumprogrammām.

Pārnesamība

Osciloskops PicoScope 5000 ir mazs, viegls un pārnēsājams.

Laboratorijā tas aizņems minimālu darbgalda vietu, bet inženieriem, kas ir ceļā, tas glīti iespraucas klēpjdatora somā.
