Gudrāks spektrometrs ātrākai atkļūdošanai

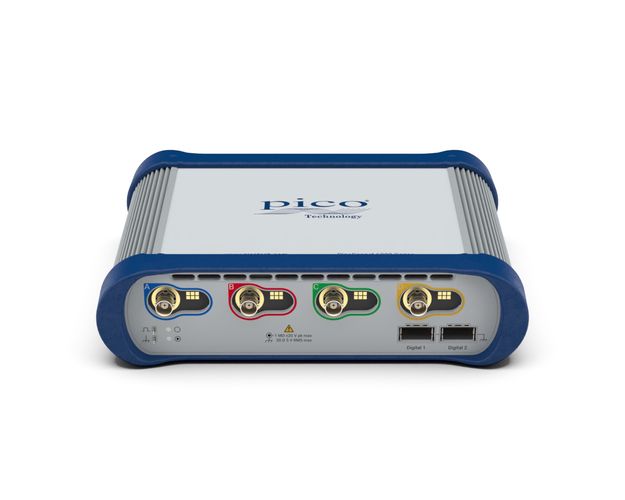

PicoScope 6000E sērijas fiksētas izšķirtspējas un FlexRes osciloskopi nodrošina 8 līdz 12 bitu vertikālo izšķirtspēju, 1 GHz joslas platumu un 5 GS/s paraugu ņemšanas ātrumu, un tagad to vidū ir arī četru kanālu PicoScope 6428E-D, kas piedāvā 3 GHz joslas platumu un 10 GS/s maksimālo paraugu ņemšanas ātrumu.

Modeļiem ar četriem vai astoņiem analogajiem kanāliem ir laika un amplitūdas izšķirtspēja, kas nepieciešama, lai atklātu kritiskas signāla integritātes problēmas, piemēram, laika kļūdas, traucējumus, traucējumus, pārklāšanos un metastabilitātes problēmas.

• Līdz 3 GHz joslas platums
• 8 līdz 12 bitu FlexRes® ADC
• 4 (līdz 3 GHz) vai 8 (līdz 500 MHz) analogo kanālu izvēle.
• Atbalsta līdz 16 digitālajiem MSO kanāliem
• 200 ms uztveršanas laiks pie 5 GS/s
• Līdz 10 GS/s ar PicoScope 6428E-D
• Līdz 4 GS uztveršanas atmiņa
• 50 MHz 200 MS/s 14 bitu AWG
• 300 000 viļņu formu sekundē atjaunināšanas ātrums
• PicoScope, PicoLog® un PicoSDK® programmatūra komplektā
• Komplektā iekļauti 40 sērijas protokolu dekoderi/analizatori
• Masku robežu testēšana un lietotāja definējamas darbības
• Augstas izšķirtspējas viļņu formu laika atzīmēšana
• Vairāk nekā desmit miljoni DeepMeasure™ rezultātu vienā iegūšanas reizē
• Uzlabotie palaidēji: malas, loga, impulsa platums, loga impulsa platums, līmeņa kritums, loga kritums, intervāls, runt, pieauguma/krituma laiks un loģika.

Tipiski lietojumi

Šie instrumenti ar PicoScope programmatūru ir ideāli piemēroti konstruktoriem, kas strādā ar augstas veiktspējas iegulto sistēmu, signālu apstrādes, energoelektronikas, mehatronikas un automobiļu konstrukcijām, kā arī pētniekiem un zinātniekiem, kas strādā ar daudzkanālu augstas veiktspējas eksperimentiem fizikas laboratorijās, daļiņu paātrinātājos un līdzīgās iekārtās.

PicoScope 6000E lietojumprogrammēšanas saskarne (API) nodrošina programmēšanas piekļuvi pilnam uzlaboto aparatūras funkciju kopumam un to var izmantot, lai izstrādātu dažādas pielāgotas un OEM lietojumprogrammas.

Labākais joslas platums, paraugu ņemšanas ātrums un atmiņas dziļums savā klasē.

Uzņemšanas laiks PicoScope ar maksimālo paraugu ņemšanas ātrumu: 200 ms pie 5 GS/s (10 GS/s PicoScope 6428E-D).

PicoScope 6000E sērijas osciloskopi ar līdz 1 GHz analogās joslas platumu, ko papildina reāllaika paraugu ņemšanas ātrums 5 GS/s, var attēlot atsevišķus impulsus ar 200 ps laika izšķirtspēju.

PicoScope 6428E-D ar līdz 3 GHz analogās joslas platumu, ko papildina 10 GS/s reālā laika paraugu ņemšanas ātrums, var attēlot vienreizējus impulsus ar 100 ps laika izšķirtspēju.

PicoScope 6000E sērija nodrošina visdziļāko uztveršanas atmiņu, kāda ir pieejama jebkura osciloskopa standarta aprīkojumā - kopumā līdz 4 GS.

Šī īpaši dziļā atmiņa ļauj osciloskopam uzņemt 200 ms viļņu formas ar maksimālo paraugu ņemšanas ātrumu 5 GS/s. PicoScope 6428E-D var uzņemt 200 ms viļņu formas ar ātrumu 10 GS/s.

Pielāgotās lietojumprogrammas, izmantojot PicoSDK, var piešķirt visu optiskoposma atmiņu vienai viļņu formai un saglabāt maksimālo 5 GS/s paraugu ņemšanas ātrumu vēl ilgākām fiksācijām - līdz pat 800 ms. 6428E-D var uzturēt maksimālo 10 GS/s paraugu ņemšanas ātrumu 400 ms ar 8 bitu izšķirtspēju.

SuperSpeed USB 3.0 interfeiss un aparatūras paātrinājums nodrošina vienmērīgu un ātru displeja darbību pat tad, ja uzņemšana notiek ilgi.

PicoScope 6000E sērija nodrošina viļņu formas atmiņu, izšķirtspēju un analīzes rīkus, kas nepieciešami, lai veiktu mūsdienu augstas veiktspējas iegulto datoru un nākamās paaudzes iegulto sistēmu konstrukciju stingru testēšanu.

PicoScope 6428E-D ar MSO, 3 GHz, 10 GS/s

PicoScope 6428E-D papildina PicoScope 6000E sēriju ar ātrdarbīgu osciloskopu ar liela joslas platuma 50 Ω ieejām un samazinātu ieejas diapazonu kopumu. Lielākus ieejas signālus var pielāgot, izmantojot ārējus vājinātājus vai zondes, kas paredzētas lietošanai ar 50 Ω ieeju, piemēram, TA062 1,5 GHz zemas impedances pasīvo osciloskopa zondi ar 10:1 vājinājumu vai PicoConnect 900 sērijas pasīvās zondes.

Izgatavotas ātrumam!

PicoScope 6428E-D ar frekvenču joslas platumu līdz 3 GHz, ko papildina īpaši ātra reāllaika paraugu ņemšanas ātrums 10 GS/s, var attēlot atsevišķus impulsus ar 100 ps laika izšķirtspēju. Šāda līmeņa paraugu ņemšanas ātrums ļauj precīzi uzņemt ļoti ātrus, augstas frekvences signālus, lai veiktu detalizētu signālu analīzi.

Četru gigasemplāru buferis var saglabāt līdz diviem 200 ms ilgiem ierakstiem ar maksimālo paraugu ņemšanas ātrumu 10 GS/s. Tas nozīmē, ka varat ierakstīt vairākus signāla gadījumus vai fiksēt dažādus signāla apstākļus.

PicoScope 6428E-D ir paredzēts zinātniekiem, inženieriem un pētniekiem, kas strādā ar ātrgaitas lietojumiem, tostarp augstas enerģijas fiziku, daļiņu paātrināšanu, LIDAR un VISAR, un kam nepieciešams uzņemt, izmērīt un analizēt subnanosekunžu viļņu formas notikumus - vai nu atsevišķos lietojumos, vai integrēti kā lielākas sistēmas daļa.

Jauda, pārnēsājamība un veiktspēja

Tradicionālie galda jaukto signālu osciloskopi aizņem daudz vietas, un modeļi ar astoņiem analogajiem kanāliem ir pārāk dārgi daudziem inženieriem, kas strādā pie nākamās paaudzes projektiem. PicoScope 6000E sērijas osciloskopi ir mazi un pārnēsājami, vienlaikus piedāvājot augstas veiktspējas specifikācijas, kas nepieciešamas inženieriem laboratorijā vai ceļā, un nodrošina zemākās īpašumtiesību izmaksas šīs klases instrumentiem.

PicoScope 6000E sērija piedāvā līdz 8 analogajiem kanāliem, kā arī pēc izvēles 8 vai 16 digitālajiem kanāliem ar pievienojamo 8 kanālu TA369 MSO (jaukto signālu osciloskopa) moduļu. Elastīgās augstas izšķirtspējas displeja iespējas ļauj detalizēti apskatīt un analizēt katru signālu.

Ar PicoScope programmatūras atbalstu šīs ierīces piedāvā ideālu, rentablu komplektu daudziem lietojumiem, tostarp projektēšanai, pētniecībai, testēšanai, izglītībai, servisam un remontam. PicoScope programmatūra ir iekļauta optikas mērierīces cenā, ir pieejama bezmaksas lejupielādei ar bezmaksas atjauninājumiem, un to var instalēt tik daudzos personālajos datoros, cik vēlaties, ļaujot jums apskatīt/analizēt datus bez optikas mērierīces.

Jauktu signālu darbība

Ja PicoScope 6000E sērija ir aprīkota ar papildu 8 kanālu TA369 MSO moduļiem, PicoScope 6000E sērija astoņiem analogajiem kanāliem pievieno līdz pat 16 augstas veiktspējas ciparu kanālus, kas ļauj precīzi veikt analogo un digitālo kanālu laika korelāciju. Digitālo kanālu joslas platums ir 500 MHz, kas atbilst 1 Gb/s, un tikai 3,5 pF ieejas kapacitāte samazina testējamās ierīces slodzi.

Digitālos kanālus, kas uztverti no paralēlām vai vairākām sērijveida kopnēm, var sagrupēt un attēlot kā kopni, un katras kopnes vērtība tiek attēlota sešciparu, binārajā vai decimālskaitļu sistēmā vai kā līmenis (DAC testēšanai). Var iestatīt paplašinātus trigerus analogajiem un digitālajiem kanāliem.

Digitālās ieejas nodrošina arī papildu jaudu sērijveida dekodēšanas funkcijai. Varat dekodēt sērijas datus visos analogajos un digitālajos kanālos vienlaicīgi, iegūstot līdz pat 24 datu kanāliem - piemēram, dekodējot vairākus SPI, I²C, CAN kopni, LIN kopni un FlexRay signālus vienlaicīgi!

Sērijas kopņu dekodēšana un protokolu analīze

PicoScope ir vairāk sērijveida dekodētāju nekā jebkuram citam tirgū pieejamam osciloskopam (40 un vairāk). Visi dekoderi ir iekļauti standarta komplektācijā*, un nav nepieciešamas papildu opcijas vai licences. Mūsu regulāri bezmaksas programmatūras atjauninājumi nodrošina jaunus dekoderus, tiklīdz tie tiek izdoti.

Galvenās funkcijas:

• Dekodēt un attēlot vairākus protokolus: vienlaicīgi varat dekodēt vairākus dažādus protokolus (piemēram, CAN, LIN un FlexRay). Vienīgais ierobežojums ir pieejamo kanālu skaits. Datora displeja augstā izšķirtspēja ir ideāli piemērota šādiem sarežģītiem lietojumiem.

• Datu vizualizācija: Skatiet dekodētos datus sešciparu, binārajā, decimālajā vai ASCII formātā tieši zem viļņu formas uz kopējās laika ass. Kļūdas kadri ir izcelti sarkanā krāsā ātrai identificēšanai, un tos var palielināt, lai detalizēti izpētītu trokšņa vai signāla integritātes problēmas.

• Diagrammas formātā dekodētie dati tiek parādīti zem viļņu formas uz kopīgas laika ass, ar sarkanā krāsā atzīmētiem kļūdu rāmjiem. Šos kadrus var palielināt, lai izpētītu trokšņus vai traucējumus.

• Detalizēts tabulas formāts: Skatiet izsmeļošu dekodēto kadru sarakstu, tostarp visus datus, karodziņus un identifikatorus. Izmantojiet filtrēšanu, lai koncentrētos uz konkrētiem kadriem vai meklētu kadrus ar konkrētām īpašībām. Statistikas opcija sniedz dziļāku ieskatu fiziskajā slānī, atklājot kadru laikus un sprieguma līmeņus. Noklikšķiniet uz jebkura rāmja tabulā, lai palielinātu attiecīgo viļņu formu.

• Eksportēšana un analīze bezsaistē: Viegli eksportējiet tabulas skata datus bezsaistes skatīšanai un analīzei, nodrošinot, ka varat strādāt ar saviem datiem jebkurā laikā un vietā.

• Failusasaistes funkcija: Paātriniet analīzi, sasaistot vērtības ar cilvēkam lasāmu tekstu.

• Importēšana: PicoScope var izklājlapu, lai dekodētu heksadecimālos datus lietotāja definētās teksta virknēs.

Patvaļīga viļņu forma un funkciju ģenerators

PicoScope 6000E skeneros ir iebūvēts 50 MHz funkciju (sinusoidālo un kvadrātisko viļņu) ģenerators, ar trīsstūra, līdzstrāvas līmeņa, baltā trokšņa, PRBS un citām viļņu formām, kas iespējamas zemākās frekvencēs. Papildus pamata vadības elementiem līmeņa, nobīdes un frekvences iestatīšanai, modernāki vadības elementi ļauj veikt frekvenču diapazona slaucīšanu. Apvienojumā ar spektra maksimumu noturēšanas opciju tas ir spēcīgs rīks pastiprinātāju un filtru reakciju testēšanai.

Palaidēja rīki ļauj izvadīt vienu vai vairākus viļņu formas ciklus, kad ir izpildīti dažādi nosacījumi, piemēram, kad ir notikusi skeletona aktivizēšanās vai maskas limita tests nav izdevies.

Visos modeļos ir iekļauts 14 bitu 200 MS/s patvaļīgo viļņu formas ģenerators (AWG). Tam ir mainīgs parauga pulkstenis, kas ļauj izvairīties no viļņu formas malu svārstībām, kuras novēro fiksēta pulksteņa ģeneratori, un ļauj ģenerēt precīzas frekvences līdz 100 µHz. AWG viļņu formas var izveidot vai rediģēt, izmantojot iebūvēto redaktoru, importēt no osciloskopa trasēm, ielādēt no izklājlapas vai eksportēt CSV failā.

Standarta augstas klases funkcijas

PicoScope iegāde nav tāda pati kā citu osciloskopu kompāniju pirkumi, kur izvēles papildaprīkojums ievērojami palielina cenu. Mūsu skeptru augstas klases funkcijas, piemēram, sērijveida dekodēšana, masku robežu testēšana, uzlaboti matemātiskie kanāli, segmentēta atmiņa, aparatūras laika atzīmēšana un signālu ģenerators, ir iekļautas cenā.

Lai aizsargātu jūsu ieguldījumu, var atjaunināt gan datorprogrammatūru, gan programmaparatūru, kas atrodas skenera iekšpusē. Pico Technology jau sen nodrošina jaunas funkcijas bez maksas, lejupielādējot programmatūru. Mēs gadu no gada pildām savus solījumus par turpmākajiem uzlabojumiem. Mūsu produktu lietotāji atalgo mūs, kļūstot par mūža klientiem un bieži vien iesakot mūs saviem kolēģiem.

Jaudīgi rīki nodrošina bezgalīgas iespējas

Jūsu PicoScope ir nodrošināts ar daudziem jaudīgiem rīkiem, kas palīdz iegūt un analizēt viļņu formas. Lai gan šos rīkus var izmantot katru atsevišķi, PicoScope patiesais spēks slēpjas tajā, ka tie ir izstrādāti tā, lai darbotos kopā.

Piemēram, ātrās aktivizēšanas režīms ļauj dažu milisekunžu laikā savākt 10 000 viļņu formas ar minimālu mirušo laiku starp tām. Manuāla šo viļņu formu meklēšana būtu laikietilpīga, tāpēc vienkārši izvēlieties sev tīkamu viļņu formu un ļaujiet masku rīkiem skenēt tās jūsu vietā. Kad tas ir izdarīts, mērījumi parādīs, cik daudz no tiem ir bijuši neveiksmīgi, un bufera navigators ļauj paslēpt labās viļņu formas un parādīt tikai problemātiskās.

Iepriekš redzamajā ekrānšāviņas attēlā ir attēlota frekvences maiņa atkarībā no laika kā grafiks. Varbūt tā vietā jūs vēlaties attēlot mainīgo darba ciklu kā grafiku? Kā būtu ar viļņu formas izvadīšanu no AWG un arī automātisku saglabāšanu diskā, kad ir izpildīts trigeru nosacījums? Ar PicoScope jaudu iespējas ir gandrīz bezgalīgas.
