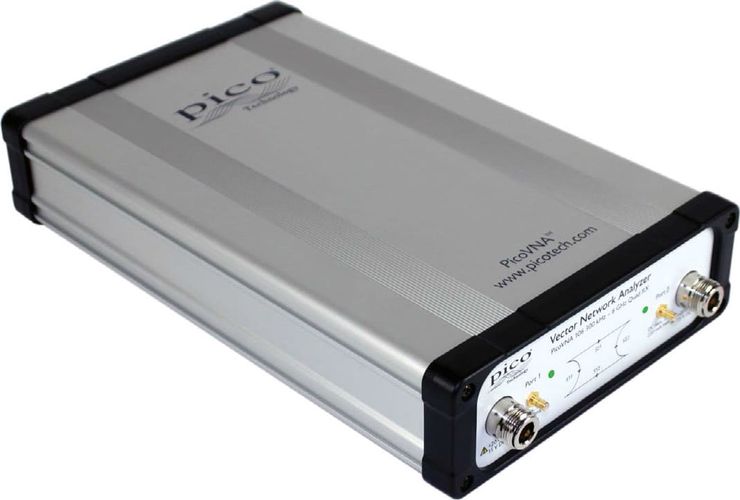

PicoVNA 108 8,5 GHz vektoru tīkla analizators
Piegādes termiņi
Prece tiek pasūtīta no piegādātāja noliktavas. Ja piegādātājs šo preci nevarēs piegādāt līdz norādītajam datumam, informēsim Jūs e-pastā..
 Ir | Piegādātāju noliktava |
Saņemšana Lemona veikalā - Krasta 105, Rīgā
Saņemšana Lemona veikalā - Krasta 105, Rīgā Bez maksas
Atlikums noliktavā
Piegāde uz norādīto adresi ar kurjeru
Piegāde uz norādīto adresi ar kurjeru
Vairāk par 50,00 € (Pasūtījumi līdz 1000 kilogrami) | Bez maksas |
Līdz 50,00 € (Pasūtījumi līdz 1000 kilogrami) | 3,99 € |
Piegāde uz DPD Paku skapi
Piegāde uz DPD Paku skapi
2,50
Preces apraksts
PicoVNA® vektoru tīkla analizatori
Vektoru tīkla analizatoru izmanto, lai mērītu ķēžu vai tīklu, piemēram, pastiprinātāju, filtru, atenuatoru, kabeļu un antenu, veiktspēju. To veic, testējamajam tīklam pievadot testa signālu, mērot atstarotos un pārraidītos signālus un salīdzinot tos ar testa signālu. Vektoru tīkla analizators mēra šo signālu lielumu un fāzi.
PicoVNA 106 un 108 ir ar datoru darbināmi vektoru tīkla analizatori, kas spēj tieši mērīt tiešos un atpakaļgaitas parametrus.
Arhitektūras pamatā ir četru uztvērēju (Quad RX) izkārtojums, izmantojot joslas platumu līdz 140 kHz. Savienotāji A un B ir platjoslas RF tilta komponenti, kas nodrošina nepieciešamo virzienu abos virzienos. Signāla noteikšanai izmanto analogo ciparu pārveidotājus, ko izmanto IF signāla paraugu ņemšanai. Paraugu datus apstrādā iebūvētais kontrolieris, lai iegūtu I un Q komponenti. Atklāšanas sistēma darbojas ar 1,3 MHz IF un izmanto patentētu shēmas metodi, lai nodrošinātu lielu ātrumu ar ļoti zemu trajektorijas troksni.
Instrumenta programmatūra darbojas personālajā datorā, un saziņa ar instrumentu notiek, izmantojot USB interfeisu. Programmatūra veic matemātisko apstrādi un ļauj attēlot izmērītos parametrus dažādos veidos, tostarp:
- frekvenču apgabalā
- laika apgabalā
- atdalīšanas utilītu
- izejas jaudas mērīšana 1 dB pastiprinājuma kompresijas punktā
- AM uz PM pārveidošanas mērīšana
- frekvenču miksera raksturlielumu mērīšana (tikai PicoVNA 108)
- divu ārējo signālu avotu fāzes un amplitūdas izlīdzināšanas mērīšana (tikai PicoVNA 108)
| Modelis | PicoVNA-106 | PicoVNA-108 |
|---|---|---|
| Frekvenču diapazons | 300 kHz - 6 GHz | 300 kHz - 8,5 GHz |
| Mērījumu joslas platums | 140 kHz, 70 kHz, 35 kHz, 15 kHz, 10 kHz, 5 kHz, 1 kHz, 500 Hz, 100 Hz, 50 Hz, 10 Hz | 140 kHz, 70 kHz, 35 kHz, 15 kHz, 10 kHz, 5 kHz, 1 kHz, 500 Hz, 100 Hz, 50 Hz, 10 Hz |
| Dinamiskais diapazons | 118 dB (pie 10 Hz) | 124 dB (pie 10 Hz) |
| Vidējais parādītais trokšņu līmenis | -110 dB (tipiski pie 0,3 - 10 MHz) -118 dB (tipiski pie 10 - 4000 MHz) -110 dB (tipiski pie > 4000 MHz) | -110 dB (tipiski pie 0,3 - 1 MHz) -124 dB (tipiski pie 1 - 6 GHz) -128 dB (tipiski pie > 6 GHz) |
| Mērījumu parametri | S11, S21, S22, S12; P1dB (1 dB pastiprinājuma kompresija); AM-PM konversijas koeficients (AM radītais PM) | S11, S21, S22, S12; P1dB (1 dB pastiprinājuma kompresija); AM-PM pārrēķina koeficients (AM radītais PM) Miksera konversijas zudumi, atgriezes zudumi, izolācija un kompresija (tikai PicoVNA-108) |
| Saskarne | USB 2.0 | USB 2.0 |
Quad RX četru uztvērēju arhitektūra
PicoVNA integrēts ātri pārejošs sinusoidālā viļņa signāla avots ar ļoti ātri nostabilizējošu pieslēgvietu pārslēgšanas slēdzi. Ātrāk nekā konkurentu VNA ar divkāršu slaucīšanu, vienā frekvences slaucīšanas reizē katrā frekvences punktā PicoVNA pārmaiņus stimulē abus portus un divreiz mēra krītošo, atstaroto un pārraidīto viļņu fāzi un amplitūdu četros uztvērējos. To var panākt ar zināmu precizitāti, izmantojot vienu avotu, pārslēgšanas slēdzi un divus uztvērējus; pēdējās ieejas pārslēdz ar vēl vienu pārslēgšanas slēdžu pāri. Alternatīvi var izmantot trīs uztvērējus ar papildu ieejas pārslēgšanas slēdzi. Tomēr PicoVNA izmanto četrus uztvērējus.
Četru uztvērēju izmantošana novērš uztvērēja ieejas pārslēgšanas slēdža kļūdas (galvenokārt noplūdes un pārklāšanās), kuras nevar labot. Šīs atlikušās kļūdas vienmēr ir divu un trīs uztvērēju arhitektūrā, un to dēļ precizitāte ir zemāka nekā Quad RX konstrukcijā.
Dinamiskais diapazons
PicoVNA 108 nodrošina izcilu dinamisko diapazonu 124 dB pie 10 Hz (118 dB PicoVNA 106) un mazāk nekā 0,006 dB vidējo kvadrātisko vērtību trajektorijas trokšņa pie maksimālā darba joslas platuma 140 kHz. Turklāt instrumenti var iegūt visus četrus S-parametrus katrā frekvences punktā tikai 182 μs (PicoVNA 106) vai 189 μs (PicoVNA 108), vai S11 + S21 mazāk nekā 100 μs laikā. Citiem vārdiem sakot, 201 punkta 2 portu .s2p Touchstone fails mazāk nekā 38 ms vai līdz diviem .s1p failiem mazāk nekā 20 ms.
Bisa-Ts
Biasa-T bieži vien netiek nodrošināti vai ir pieejami kā dārgi papildaprīkojumi citiem VNA. Izmantojiet PicoVNA" iebūvētos bias-T, lai nodrošinātu aktīvo ierīču līdzstrāvas novirzi vai testa stimulu bez ārējo līdzstrāvas bloku sarežģītības un izmaksām. Novirze tiek nodrošināta no ārējiem barošanas avotiem vai testa avotiem, kas novadīti uz SMB savienotājiem, kuri atrodas blakus katram VNA pieslēgumam.
PicoVNA 5: Vektoru tīkla analizatora programmatūra, kas maina spēles noteikumus
PicoVNA 5 programmatūra nodrošina savietojamību ar vecāku skaitļošanas aparatūru, vienlaikus efektīvi izmantojot mūsdienīgu aparatūru (PC, Mac vai iegultās sistēmas; x86-64 vai AArch64, ieskaitot Raspberry Pi3B+ un jaunākas), lai atklātu jaunas apstrādes un funkciju iespējas.
Izmantojot PicoVNA 106 vai PicoVNA 108, PicoVNA 5 programmatūra ļauj pielāgot virkni frekvenču apgabala un laika apgabala skatlogu (displeja kanālu). Turklāt jūs varat pievienot un grupēt marķierus ar visaptverošiem lietotāja konfigurējamiem rādījumiem, kā arī varat savstarpēji salīdzināt atmiņas pēdas. To visu var organizēt pilnīgi modernā, ātrā, daudzportu UI (lietotāja saskarne). Neatkarīgi no tā, vai tas ir vietējais, attālinātais tīkla vai SCPI vadīts; vai visu trīs veidu savstarpēji mijiedarbojoša kombinācija!
PicoVNA 5 ir izstrādāts visiem mūsu sistēmu un OEM integrētajiem integratoriem, par kuriem mēs zinām, ka tie ir. Augstas veiktspējas API atsevišķi nodrošina jums (piemēram, LabVIEW, MATLAB, Python lietotājiem u. c.) SCPI vai API iespējas saskarnes izveidei. Gan programmatūra, gan API ir izstrādāta tā, lai to varētu ātri paplašināt, lai tā atbilstu pastāvīgi mainīgajām lietotāju prasībām; mēs ceram, ka jūs dalīsieties ar mums, izmantojot lietojumprogrammā iebūvēto atsauksmju utilītu. PicoVNA 5 izstrādes gaitā visas tās priekšgājēja PicoVNA 3 funkcijas tiks pārnestas uz jauno programmatūru.
Kamēr tas turpinās, PicoVNA 3 joprojām ir pieejama un pilnībā atbalstīta, tāpat kā tās attālās saskarnes DLL.
Lielākā daļa lietotāju dos priekšroku PicoVNA 5 programmatūrai. Tomēr būs īss periods, kurā dažas PicoVNA funkcijas jaunajā programmatūrā vēl nebūs pieejamas. Tāpēc PicoVNA 3 programmatūra joprojām ir pieejama un pilnībā atbalstīta.
Vektoru tīkla analizatori daudziem
Savulaik bijuši tikai dažu elites ļaužu domēna, tagad mikroviļņu mērījumi ir ienākuši zinātnieku, pedagogu, mērnieku, inspektoru, inženieru un tehniķu dzīvē. Mūsdienu mikroviļņu mērījumiem jābūt vienkāršiem, pārnēsājamiem, precīziem, rentabliem un viegli apgūstamiem.
Pico vektoru tīkla analizatori ir Apvienotajā Karalistē izstrādāti, profesionāli USB vadāmi laboratorijas līmeņa vektoru tīkla instrumenti ar vēl nebijušu veiktspēju, pārnēsājamību un cenas un kvalitātes attiecību. Neskatoties uz to vienkāršo uzbūvi, nelielo izmēriem un zemo cenu, šie instrumenti lepojas ar četru uztvērēju arhitektūru, lai samazinātu iekšējo pārslēgšanas slēdžu nekoriģējamās kļūdas, kavējumus un neuzticamību.
PicoVNA 108 nodrošina izcilu dinamisko diapazonu 124 dB pie 10 Hz (118 dB PicoVNA 106) un mazāk nekā 0,006 dB RMS trajektorijas trokšņa maksimālajā darbības joslas platumā 140 kHz. Turklāt instrumenti var iegūt visus četrus S-parametrus katrā frekvences punktā tikai 182 μs (PicoVNA 106) vai 189 μs (PicoVNA 108), vai S11 + S21 mazāk nekā 100 μs laikā. Citiem vārdiem sakot, 201 punkta 2 portu .s2p Touchstone fails mazāk nekā 38 ms vai līdz diviem .s1p failiem mazāk nekā 20 ms. To zemā cena padara tos rentablus kā dziļa dinamiskā diapazona skalāros tīkla analizatorus vai viena porta vektoru reflektometrus, kā arī kā pilnfunkcionālus divu portu, divu ceļu vektoru tīkla analizatorus. Tie ir pieejami klasē, mazos uzņēmumos un pat amatieru darbnīcās, taču spēj apmierināt visu lietotāju vajadzības, sākot ar laboratorijas vai ražošanas testu tehniķiem vai metroloģijas ekspertiem.
Vektoru tīkla analīze laukā, darbavietā vai kā iebūvēta funkcija
PicoVNA" nelielais izmērs, vieglais svars un zemās izmaksas ir piemērotas lietošanai lauka servisā, instalācijas testos, OEM iegulto ierīču testos un mācību telpās. Pateicoties attālinātās automatizācijas iespējām, tās ir pievilcīgas arī tādos lietojumos kā:
- Testu automatizācija, tostarp vairāku VNA kontrole un mērījumi.
- ražotājiem, kam nepieciešams integrēt reflektometrijas vai pārraides mērījumu kodolu.
- pārbaude, testēšana, raksturošana un kalibrēšana ražošanas, izplatīšanas un pakalpojumu centru nozarēs:
- elektronikas komponentu, montāžas, sistēmu un saskarņu/ starpsavienojumu ATE (kabeļu, PCB un bezvadu).
- Materiālu, ģeoloģijas, dzīvības zinātņu un pārtikas zinātņu jomā; audu attēlveidošana; skenēšana un radiolokācija caur skenēšanas un radiolokācijas iekārtām
- Platjoslas kabeļu un instalāciju testēšana un saskaņošana ražošanā un uzstādīšanā, kā arī defektu uzraudzība visā ekspluatācijas laikā.
- Antenu saskaņošana un regulēšana
Programmatūras izstrādes komplekti, tostarp kodu piemēri MATLAB un MATLAB RF toolbox, LabVIEW, C, C# un Python, ir pieejami lejupielādei no Pico Technology GitHub lapām. Piemēri ietver vairāku instrumentu adresēšanu un vadību.
Apraksts tiek tulkots, izmantojot automātiskās tulkošanas rīku. Ja pamanāt kādas neatbilstības, lūdzu, paziņojiet mums rakstot uz e-pastu [email protected].
Specifikācijas
Produkta apraksts, ko ģenerē mākslīgais intelekts
PicoVNA 108 8,5 GHz vektoru tīkla analizators
Pico Technology ražotais PicoVNA 108 ir profesionāls un pārnēsājams 8,5 GHz vektoru tīkla analizators, kas piedāvā augstas veiktspējas un precizitātes mērījumus par zemām izmaksām. Tas ir ideāli piemērots zinātniekiem, izglītības iestādēm, inženieriem un tehniķiem.
Galvenie parametri un funkcijas:
- Darbojas frekvenču diapazonā no 300 kHz līdz 8,5 GHz.
- Augsta ātruma mērījumi - līdz 5500 divu portu S-parametriem sekundē.
- Liela dinamiskā diapazona precizitāte.
- Zems trokšņa līmenis.
- Iebūvētas kalibrēšanas funkcijas.
- Lietotājam draudzīga programmatūra.
- Pārnēsājams un viegls dizains.
Pielietojums:
PicoVNA 108 ir plaši pielietojams dažādās jomās, ieskaitot:
- Ražošanas testēšanu
- Laboratorijas pētījumus
- Lauka mērījumus
- Iekārtu instalācijas testēšanu
- Izglītību
Kāpēc izvēlēties PicoVNA 108?
Šis produkts apvieno augstu precizitāti, pārnēsājamību un pieejamu cenu. Tas ir lielisks risinājums gan profesionāļiem, gan studentiem un amatieriem.
Papildus informācija pieejama ražotāja mājaslapā: www.picotech.com
