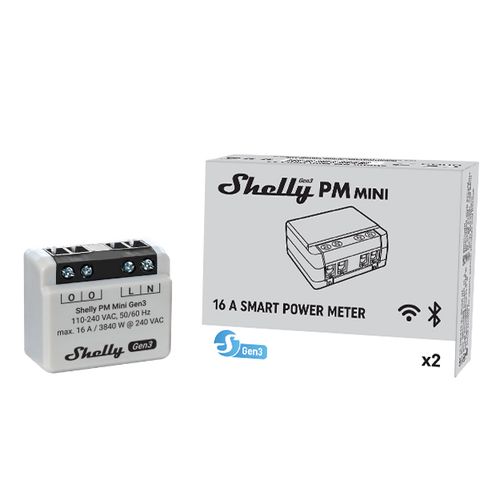

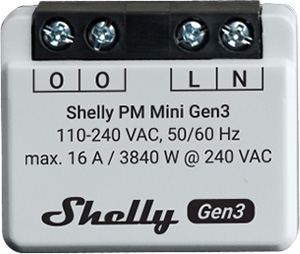

Shelly PM Mini Gen3

Atvērt attēlu pilnā ekrānāAtvērt

Ietaises identifikācija

• Ierīces nosaukums: Shelly PM Mini Gen3

• Ierīces modelis: S3PM-001PCEU16

• Pierīces SSID: ShellyPMMiniG3-XXXXXX

• BLE modeļa ID: 0x1023

Košs apraksts

Shelly PM Mini Gen3 ir neliela izmēra jaudas mērītājs. Uzlabots ar visu gen2 programmaparatūras elastību, tas nodrošina profesionāliem integratoriem papildu iespējas gala klientu risinājumiem. Tas var darboties autonomi lokālā Wi-Fi tīklā vai arī to var darbināt, izmantojot mākoņpakalpojumus mājas automatizācijai, izmantojot MQTT, HTTP un WebSocket. Visi ienākošie savienojumi atbalsta TLS. Ierīce ir uzlabota Shelly Plus PM Mini versija ar modernāku procesoru un lielāku atmiņu

.

Shelly PM Mini Gen3 lietotājs var piekļūt, iestatīt un uzraudzīt attālināti, kā arī ierīce var piekļūt un sazināties ar automatizācijas sistēmu, ja vien tās atrodas vienā tīkla infrastruktūrā.

Ierīcē ir iebūvēta tīmekļa saskarne, ko var izmantot ierīces uzraudzībai un kontrolei, kā arī tās iestatījumu pielāgošanai.

Galvenie parametri

• Jaudas mērītājs: Projektēts kā neliela izmēra jaudas mērītājs, kas ļauj uzraudzīt pievienoto ierīču enerģijas patēriņu.

• Paplašināta programmaparatūras elastība: Pārņem 2. paaudzes programmaparatūras elastību, sniedzot profesionāliem integratoriem papildu iespējas galapatērētāju risinājumu izstrādē.

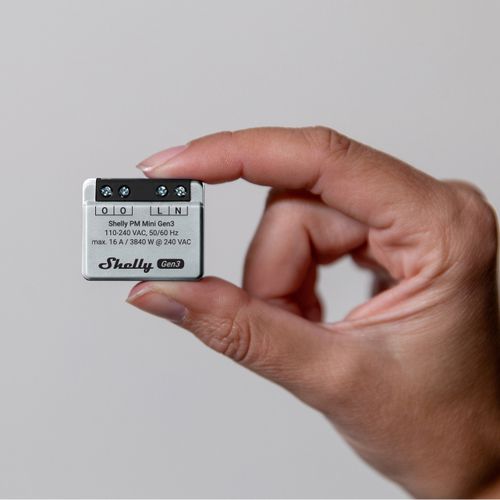

• Kompakts izmērs: PM Mini Gen3 var pieslēgt ļoti mazās telpās, kas nav pieejamas citām ierīcēm.

• Paplašināts procesors un atmiņa: Upaplašināts ar uzlabotu procesoru un palielinātu atmiņu, lai uzlabotu veiktspēju.

• Tālvadība:  Lietotājs var piekļūt, iestatīt un uzraudzīt attālināti, kā arī sazināties ar automatizācijas sistēmu tajā pašā tīkla infrastruktūrā.

• Iebūvēta tīmekļa saskarne: Izbūvēta iebūvēta tīmekļa saskarne, kas ļauj uzraudzīt, kontrolēt un pielāgot iestatījumus.

• BLE Gateway: Tilts starp jūsu Shelly BLU ierīcēm un plašāku Shelly ekosistēmu. Tas saņem Bluetooth signālus un nosūta tos uz mākoni vai lokāli uz citu bez Bluetooth ierīci.



• WiFi diapazona paplašinātājs IoT ierīcēm: WiFi paplašinātājs tiek izmantots, lai paplašinātu jūsu WiFi tīkla pārklājumu, uztverot jūsu pašreizējo WiFi signālu, pastiprinot tā stiprumu un pēc tam pārraidot pastiprināto signālu plašākā teritorijā.

• Scripting: https://shelly-api-docs.shelly.cloud/gen2/Scripts/ShellyScriptLanguageFeatures/

• plašs integrāciju klāsts: ierīci var integrēt ar trešo pušu mājas sistēmām, dokumentētu HTTP API, MQTT(s), Web Hooks caur HTTP un HTTPS, UDP

Patēriņa gadījumi

• Elektropatēriņa uzraudzība: Galvenais mērķis ir uzraudzīt pieslēgto ierīču enerģijas patēriņu reāllaikā. Šī informācija var būt vērtīga, lai izprastu enerģijas patēriņa modeļus un pieņemtu pamatotus lēmumus patēriņa samazināšanai.

  .

• Energoefektivitātes optimizācija: Identificējiet enerģiju patērējošas ierīces un optimizējiet to izmantošanu, lai uzlabotu kopējo energoefektivitāti jūsu mājās vai darba telpā.

• Elektropreču veselības pārbaude: Sekojiet līdzi atsevišķu ierīču enerģijas patēriņam, lai novērtētu to stāvokli un veiktspēju laika gaitā. Pēkšņi enerģijas patēriņa kāpumi vai izmaiņas var liecināt par problēmām ar ierīci.

  .

• Izmaksu pārvaldība: Zinot enerģijas patēriņu, varat novērtēt konkrētu ierīču darbības izmaksas un efektīvāk pārvaldīt elektroenerģijas izdevumus.

• Efektīva vietas samazināšana: Iekļaut ierīci standarta elektrības sienas kastēs, aiz rozetēm, gaismas slēdžiem vai citās vietās ar ierobežotu vietu.

• Tālvadības uzraudzība: Tāpat kā Shelly 1PM Mini Gen3, arī PM Mini Gen3 atbalsta attālinātu piekļuvi. Tas ļauj uzraudzīt enerģijas patēriņu pat tad, kad esat prom no mājām.



Savienojumi

Amazon Alexa atbalstītās iespējas

Tiek

Google Smart Home atbalstītās īpašības

Tiek

Samsung SmartThings atbalstītās iespējas

Tiek

Saīsinātas iekšējās shēmas

Atvērt attēlu visā ekrānāAtvērt

Pierīces elektriskās saskarnes

Ieejas

• 2 līniju ievadi uz skrūvju spailēm: 1 L un 1 N

Izejas

• 2 slodzes ķēdes izejas (iekšēji savienotas): 2 O

Savienojamība

• Wi-Fi

• Bluetooth

Drošības funkcija

• Iekšējās temperatūras noteikšana un ziņošana

Patbalstītie slodzes veidi

• Rezistīva (kvēlspuldzes, sildierīces)

• Kondensatīvie (LED gaismu draiveri, kondensatoru baterijas, elektroniskās iekārtas, motoru palaišanas kondensatori)

• Induktīvie (transformatori, ventilatori, ledusskapji, gaisa kondicionieri)

Uzīvotāja saskarne

Ievades

• Viena (vadības) poga

  • Nospiediet un turiet nospiestu 5 sekundes, lai iespējotu ierīces piekļuves punktu un Bluetooth savienojumu

    .

  • Nospiediet un turiet nospiestu 10 sekundes, lai atjaunotu Ierīces rūpnīcas iestatījumus.

Izejas rezultāti

• LED (vienkrāsu) indikācija

  • AP (piekļuves punkts) ieslēgts un Wi-Fi atspējots:
    1 sekunde IESLĒGTS / 1 sekunde IZSLĒGTS

  • Wi-Fi ieslēgts, bet nav savienots ar Wi-Fi tīklu:
    1 sekunde IESLĒGTS / 3 sekundes IZSLĒGTS

  • Pieslēgts Wi-Fi tīklam:
    Pastāvīgi ON

  • Mākoņtīkls ir ieslēgts, bet nav savienots:
    1 sekundi IESLĒGTS /5 sekundes IZSLĒGTS

  • Pieslēgts pie Shelly Cloud:
    Pastāvīgi ON

  • OTA (atjaunināšana pa gaisu):
    ½ sekunde ON / ½ sekunde OFF

  • Pogasa nospiesta un turēta 5 sekundes:
    ½ sekunde IESLĒGTS / ½ sekunde Izslēgts

  • Pogas nospiesta un turēta 10 sekundes:
    ¼ sekunde IESLĒGTS / ¼ sekunde IZSLĒGTS

Pierakstītais saraksts sākas ar sākotnējo ierīces statusu un zemāko prioritāti. Katrs nākamais stāvoklis atceļ iepriekšējo.

Specifikācijas

Paplašina tabulu, atverot to pilnekrāna dialoglodziņāAtvērt

Bāzes elektroinstalācijas shēmas

Opens image in full screenOpen

Legenda

Paplašina tabulu, atverot to pilnekrāna dialoglodziņāAtvērt
