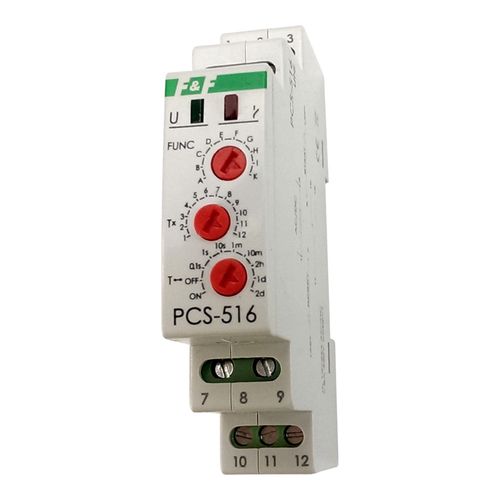

Laika releji PCS-516 UNI

Laika releju PCS-516 UNI izmanto laika kontrolei rūpnieciskās un mājas automatizācijas sistēmās (piemēram, ventilācijas, apkures, apgaismojuma, signalizācijas u. c.).

Funkcionēšana
Releji veic funkciju, kas izvēlēta saskaņā ar režīma iestatīto periodu. Konkrēta laika diapazona izvēle un releja funkcijas darbība ir iestatīt atbilstošu rotācijas kodēto slēdžu kombināciju.

A. Ieslēgšanas aizkave
Pēc barošanas sprieguma ieslēgšanas (iedegas zaļā LED U) kontakts paliek stāvoklī 11-10 un tiek skaitīts iestatītais darbības laiks. Kad iestatītais laiks ir pagājis, kontakts pārslēdzas stāvoklī 11-12 (iedegas sarkanais LED). Lai atkal iedarbinātu releja darbības režīmu, ir jāizslēdz barošanas spriegums un atkal jāiedarbina.

B. Izslēgšanas aizkave
Kontakts paliek 11-10 pozīcijā, līdz relejs tiek ieslēgts. Pēc barošanas sprieguma ieslēgšanas (iedegas zaļā LED U) kontakts tiek pārslēgts 11-12 pozīcijā un tiek mērīts iestatītais darbības laiks t (iedegas sarkanā LED). Lai atkal iedarbinātu releja darbības režīmu, ir jāizslēdz barošanas spriegums un tas atkal jāieslēdz.

C. Ieslēgšanas aizture - ciklisks
Ieslēgšanas aiztures darbības režīms tiek veikts cikliski vienādos intervālos starp iestatīto darbības laiku un pārtraukuma laiku.

D. Izslēgšanas aizture - ciklisks
Izslēgtas aiztures darbības režīms tiek veikts cikliski ar vienādiem intervāliem starp iepriekš iestatīto darbības laiku un pārtraukuma laiku.

E.
impulsa ģenerēšana 0,5 s pēc iepriekš iestatītā laika t.

F.
Viena impulsa ģenerēšana ar laiku t pēc starta signāla augšupejošās malas. Laika mērīšanas laikā sistēma nereaģē uz starta impulsiem.

G.
Viena impulsa ģenerēšana ar laiku t pēc starta signāla aizbīdņa. Laika mērīšanas laikā sistēma nereaģē uz starta impulsiem.

H.
Izslēgšanas aizkave ar rezerves funkciju Starta signāla augšupejošā mala izraisa releja ieslēgšanos, bet aizkares mala izraisa laika mērīšanas sākumu. Ja starta signālu pielieto laika mērīšanas laikā, cikls tiek pagarināts par vēl vienu laiku t ar aizbīdni.

I.
Viena impulsa ģenerēšana 0,5 s pēc laika t ar iedarbinātu starta signāla trailējošo malu.

K.
Releja izslēgšana uz noteiktu laiku t ar starta signāla augšupejošo malu. Laika mērīšanas laikā sistēma nereaģē uz starta signālu.

Uzmanību!
*Noteicot laika diapazona regulatora pogu:
ieslēgtā stāvoklī ar aktivizētu barošanas avotu, 3.-7. (UNI) un 11.-12. (DUO) stāvoklī kontakts tiek pastāvīgi aizvērts.
Izslēgtā (OFF) pozīcijā (aktivizēts barošanas avots) kontakts ir pastāvīgi aizvērts pozīcijā 3-5 (UNI) un 11-10 (DUO).
*Ja ir ieslēgts barošanas avots, sistēma nereaģē uz laika diapazona un darbības režīma maiņu.
*No jauna iestatītās laika diapazona un darbības režīma vērtības ir aktīvas pēc barošanas avota izslēgšanas un ieslēgšanas vai pēc RESET sprieguma padeves.
* Ja barošanas avots ir ieslēgts, ir iespējams brīvi regulēt iestatīto laiku izvēlētā laika diapazona robežās.
*Ja funkcija tiek nomainīta uz F, G, H, I vai J, viena ar ieslēgtu barošanas avotu un tiek pievadīts START spriegums, sistēma veiks iepriekšējo funkciju un pēc tam atiestatīs (pārslēgsies uz jaunizvēlēto funkciju). Ja tiks pievadīts vēl viens START sprieguma gadījums, tiks izpildīta jaunā funkcija.
